ERJ8ENF2200V
数据手册.pdf
Panasonic
松下
被动器件
ERJ8ENF2200V中文资料参数规格
技术参数
额定电压DC 200 V
容差 ±1 %
额定功率 250 mW
产品系列 ERJ8E
电阻 220 Ω
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 200 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 0.6 mm
封装公制 3216
封装 1206
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
最小包装 5000
制造应用 Industrial, 车用, 电源管理, 工业, Portable Devices, Automotive, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ8ENF2200V引脚图与封装图

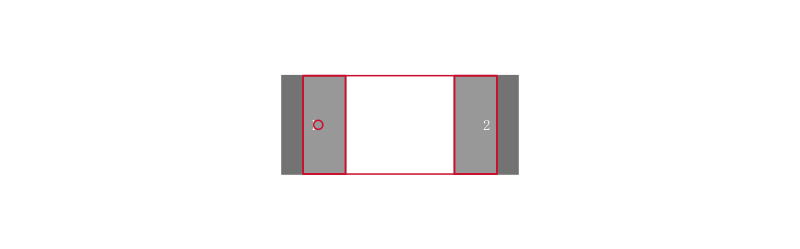

ERJ8ENF2200V引脚图
ERJ8ENF2200V封装图
ERJ8ENF2200V封装焊盘图
在线购买ERJ8ENF2200V
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ8ENF2200V | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJ8ENF2200V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 220 ohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | 搜索库存 |
替代型号ERJ8ENF2200V
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ8ENF2200V 品牌： Panasonic 松下 封装： 1206 220Ω 250mW ±1% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJ8ENF2200V 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 220 ohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | 当前型号 |
| 型号： CRCW1206220RFKEA 品牌： 威世 封装： 1206 220ohms 250mW 1per | 完全替代 | VISHAY CRCW1206220RFKEA. 片式电阻器, 表面贴装, 厚膜, AEC-Q200 CRCW系列, 220 ohm, 200 V, 1206 [3216公制], 250 mW, ± 1% | ERJ8ENF2200V和CRCW1206220RFKEA的区别 |
| 型号： CR1206FX2200ELF 品牌： 伯恩斯 封装： 1206 220ohms 250mW 1per | 完全替代 | BOURNS CR1206FX2200ELF 厚膜电阻, 220Ω, 1%, 1206, 整卷 | ERJ8ENF2200V和CR1206FX2200ELF的区别 |
| 型号： WCR1206-220RFI 品牌： TT Electronics/Welwyn 封装： 1206 220Ω 250mW ±1% | 完全替代 | WELWYN WCR1206-220RFI 贴片电阻, SMD, 厚膜, AEC-Q200 WCR 系列, 220 ohm, 200 V, 1206 [3216公制], 250 mW | ERJ8ENF2200V和WCR1206-220RFI的区别 |
