EEVEB2W100SM

EEVEB2W100SM

数据手册.pdf
Panasonic(松下) 被动器件

表面贴装型 Surface Mount Type

EEV-EB Series 450 V 10 uF ±20% 18 x 16.5 mm SMT Aluminium Electrolytic Capacitor


立创商城:
10uF 450V


艾睿:
Since the anode is made out of pure aluminum, you&s;ll be able to filter lower frequencies with ease using Panasonic&s;s electrolytic EEV-EB2W100SM aluminum capacitor. It can withstand a voltage of 450 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 105 °C. Its capacitance value is 10uF. Its leakage current is 280@2Min μA. It has a tolerance of 20%. This product is 16.5 mm tall with a diameter of 18 mm.


安富利:
Cap Aluminum 10uF 450V 20% 18 X 16.5mm SMD 310mA 5000 hr 105°C T/R


Verical:
Cap Aluminum Lytic 10uF 450V 20% 18 X 16.5mm SMD 310mA 5000h 105C T/R


EEVEB2W100SM中文资料参数规格
技术参数

额定电压DC 450 V

电容 10 µF

容差 ±20 %

纹波电流 310 mA

工作温度Max 105 ℃

工作温度Min -25 ℃

精度 ±20 %

额定电压 450 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 16.5 mm

宽度 1.20 mm

高度 16.5 mm

直径 18.0 mm

封装 SMD

物理参数

工作温度 -25℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 125

寿命(小时) 5000 h

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

EEVEB2W100SM引脚图与封装图
EEVEB2W100SM引脚图

EEVEB2W100SM引脚图

EEVEB2W100SM封装图

EEVEB2W100SM封装图

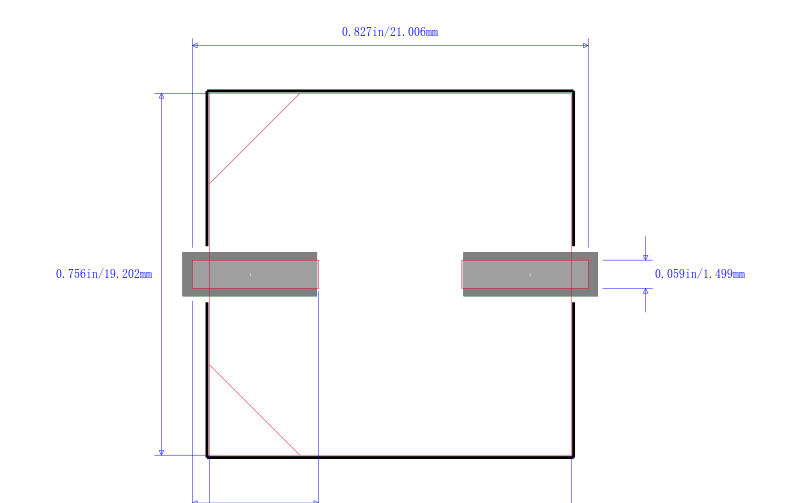

EEVEB2W100SM封装焊盘图

EEVEB2W100SM封装焊盘图

在线购买EEVEB2W100SM
型号 制造商 描述 购买
EEVEB2W100SM Panasonic 松下 表面贴装型 Surface Mount Type 搜索库存
替代型号EEVEB2W100SM
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: EEVEB2W100SM

品牌: Panasonic 松下

封装: Radial 10µF 450V ±20%

当前型号

表面贴装型 Surface Mount Type

当前型号

型号: AEB106M2WR44B-F

品牌: Cornell Dubilier ElectronicsCDE

封装: Radial

功能相似

Cap Aluminum Lytic 10uF 450V 20% 18 X 16.5mm SMD 310mA 5000H 105℃ Bulk

EEVEB2W100SM和AEB106M2WR44B-F的区别
