ESHF-105-01-L-D-TH

Samtec(申泰电子) 连接器

Conn Shrouded Header HDR 10POS 1.27mm Solder ST Thru-Hole Tube

针座通孔 10 位置 0.050"（1.27mm）

得捷:
CONN HEADER VERT 10POS 1.27MM

艾睿:
Conn Shrouded Header HDR 10 POS 1.27mm Solder ST Thru-Hole Tube

安富利:
Conn Shrouded Header HDR 10 POS 1.27mm Solder ST Thru-Hole Tube

ESHF-105-01-L-D-TH中文资料参数规格

技术参数

触点数 10

极性 Male

排数 2

额定电流Max 1.75A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Solder

外形尺寸

高度 5.33 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ESHF-105-01-L-D-TH引脚图与封装图

ESHF-105-01-L-D-TH引脚图

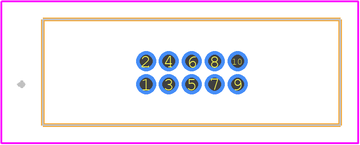

ESHF-105-01-L-D-TH封装焊盘图
