ERJ2RKD10R0X

ERJ2RKD10R0X

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ2RKD10R0X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 10 ohm, 50 V, 0402 [1005公制], 63 mW, ± 0.5%

0402 格式器，ERJ2RK 系列 - 0.5%

ERJ 2RK 0402 金属膜电阻器可提供轻型、紧凑的解决方案。 这些片式电阻器由三层电极、金属釉厚膜电阻元件构成，非常可靠。

适用于流动焊接和回流焊接

电阻容差为 ±1%

贴片机兼容

符合 AEC-Q200

### 标准

IEC 60115-8，JISC C 5201-8，EIAJ RC-2134B


欧时:
Panasonic ERJ 系列 0.063W 10Ω 精密厚膜SMD 电阻器 ERJ2RKD10R0X, ±0.5%, ±100ppm/°C, 0402 封装


e络盟:
SMD片式电阻, 厚膜, 0402 [1005公制], 10 ohm, ERJ2R 系列, 50 V, 厚膜, 63 mW


ERJ2RKD10R0X中文资料参数规格
技术参数

额定电压DC 50.0 V

容差 ±0.5 %

额定功率 63 mW

产品系列 ERJ2R

电阻 10 Ω

阻值偏差 ±0.5 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.5 mm

高度 0.35 mm

封装公制 1005

封装 0402

物理参数

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 10000

制造应用 Consumer Electronics, Power Management, Industrial, Automotive, Industrial, Power Management, Consumer Electronics, , 便携式器材, Por, 电源管理

符合标准

RoHS标准 RoHS Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

ERJ2RKD10R0X引脚图与封装图

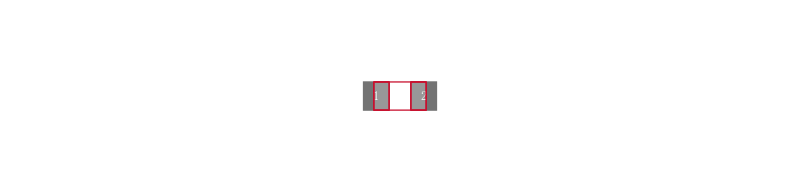

ERJ2RKD10R0X引脚图

ERJ2RKD10R0X引脚图

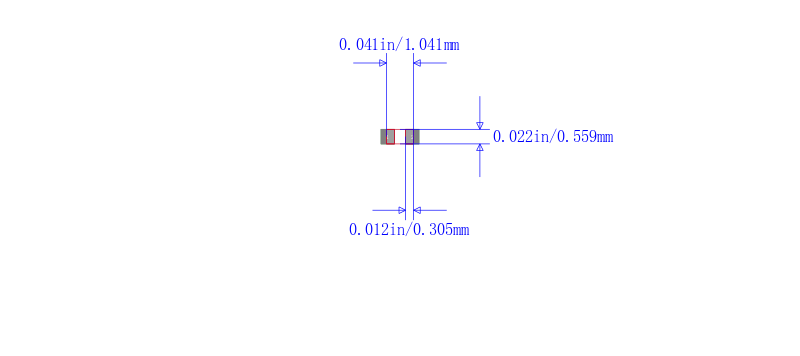

ERJ2RKD10R0X封装图

ERJ2RKD10R0X封装图

ERJ2RKD10R0X封装焊盘图

ERJ2RKD10R0X封装焊盘图

在线购买ERJ2RKD10R0X
型号 制造商 描述 购买
ERJ2RKD10R0X Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  ERJ2RKD10R0X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 10 ohm, 50 V, 0402 [1005公制], 63 mW, ± 0.5% 搜索库存
替代型号ERJ2RKD10R0X
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ2RKD10R0X

品牌： Panasonic 松下

封装： 0402 10Ω 63mW ±0.5%

当前型号

PANASONIC ELECTRONIC COMPONENTS  ERJ2RKD10R0X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 10 ohm, 50 V, 0402 [1005公制], 63 mW, ± 0.5%

当前型号

型号： RR0510R-100-D

品牌： Susumu

封装： 0402 10ohms 63mW 0.5per

功能相似

SUSUMU  RR0510R-100-D  薄膜电阻, 10欧姆 0.5% 0.063W 25V

ERJ2RKD10R0X和RR0510R-100-D的区别
