ECQV1H105JL
数据手册.pdf
Panasonic
松下
被动器件
ECQV1H105JL中文资料参数规格
技术参数
额定电压DC 50 V
电容 1 µF
容差 ±5 %
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 -
引脚间距 5 mm
外形尺寸
长度 7.3 mm
宽度 8 mm
高度 11 mm
脚长度 20.0 mm
封装 -
引脚间距 5 mm
物理参数
介质材料 Polyester
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Unknown
包装方式 Bulk
制造应用 Power Management, 消费电子产品, 工业, 便携式器材, Industrial, Consumer Electronics, Portable Devices, 电源管理, Industrial, Power Management, Consumer Electronics, Portable
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECQV1H105JL引脚图与封装图
ECQV1H105JL引脚图
ECQV1H105JL封装图

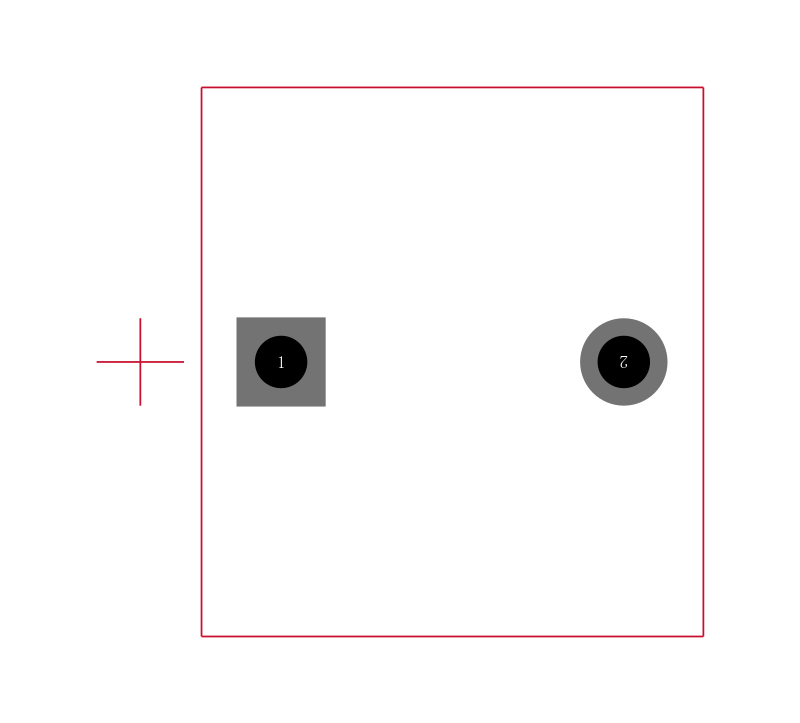

ECQV1H105JL封装焊盘图
在线购买ECQV1H105JL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECQV1H105JL | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ECQV1H105JL 膜电容, ECQV系列, 1 µF, ± 5%, PET聚酯, 50 V | 搜索库存 |
替代型号ECQV1H105JL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECQV1H105JL 品牌： Panasonic 松下 封装： 1µF 50V ±5% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ECQV1H105JL 膜电容, ECQV系列, 1 µF, ± 5%, PET聚酯, 50 V | 当前型号 |
| 型号： ECQV1H104JLW 品牌： 松下 封装： 100mF 50V ±5% | 功能相似 | ECQV 系列范围广泛，可自动插入 为高密度插入应用而设计 ### 金属化 105 ° C | ECQV1H105JL和ECQV1H104JLW的区别 |
| 型号： 168105J50G-F 品牌： Mallory 封装： | 功能相似 | CDE MALLORY 168105J50G-F 聚酯膜电容, 1uF, 50V, 径向引线 | ECQV1H105JL和168105J50G-F的区别 |
| 型号： ECQV1H684JL2 品牌： 松下 封装： | 功能相似 | Cap Film 0.68uF 50V PET 5% 7.3 X 6.5 X 10mm Radial 5mm 105℃ Ammo Pack | ECQV1H105JL和ECQV1H684JL2的区别 |
