ECA1HM010
数据手册.pdf
Panasonic
松下
被动器件
ECA1HM010中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 1 µF
容差 ±20 %
纹波电流 10 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2 mm
外形尺寸
长度 11.0 mm
高度 11 mm
直径 5.00 mm
封装 Radial, CAN
引脚间距 2 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Each
寿命（小时） 2000h @85℃
制造应用 Power Management, Portable Devices, Automotive, 便携式器材, 车用, 工业, 消费电子产品, Industrial, 电源管理, Consumer Electronics
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECA1HM010引脚图与封装图
ECA1HM010引脚图
ECA1HM010封装图

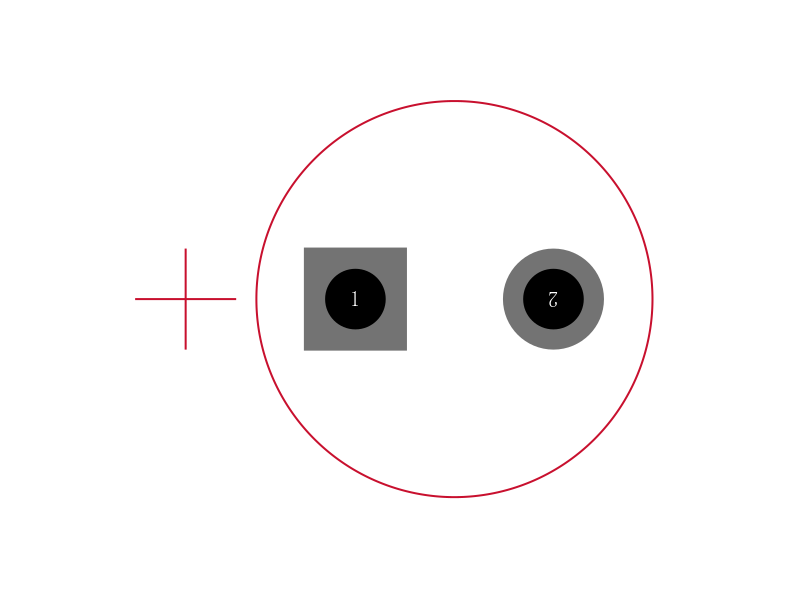

ECA1HM010封装焊盘图
在线购买ECA1HM010
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECA1HM010 | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ECA1HM010 铝电解电容, AEC-Q200 M系列, 1 µF, ± 20%, 50 V, 5 mm, 径向引线 | 搜索库存 |
替代型号ECA1HM010
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECA1HM010 品牌： Panasonic 松下 封装： 1µF 50V ±20% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ECA1HM010 铝电解电容, AEC-Q200 M系列, 1 µF, ± 20%, 50 V, 5 mm, 径向引线 | 当前型号 |
| 型号： SK010M050ST 品牌： Dubilier 封装： 1F 50V 20per | 类似代替 | CORNELL DUBILIER SK010M050ST 铝电解电容； 1uF | ECA1HM010和SK010M050ST的区别 |
| 型号： UVZ1H010MDD1TD 品牌： 尼吉康 封装： 1F 50V 20per | 功能相似 | NICHICON UVZ1H010MDD1TD 铝电解电容, 1uF, 50V, 径向引线C | ECA1HM010和UVZ1H010MDD1TD的区别 |
