EECF5R5H684
数据手册.pdf
Panasonic
松下
被动器件
EECF5R5H684中文资料参数规格
技术参数
额定电压DC 5.50 V
工作电压 5.5 VDC
电容 0.68 F
容差 -30 %
产品系列 F
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 5.5 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, Coin
引脚间距 5 mm
外形尺寸
宽度 9.5 mm
高度 9.5 mm
直径 21.5 mm
封装 Radial, Coin
引脚间距 5 mm
厚度 9.5 mm
物理参数
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Each
最小包装 200
寿命（小时） 1000 h
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
EECF5R5H684引脚图与封装图
EECF5R5H684引脚图

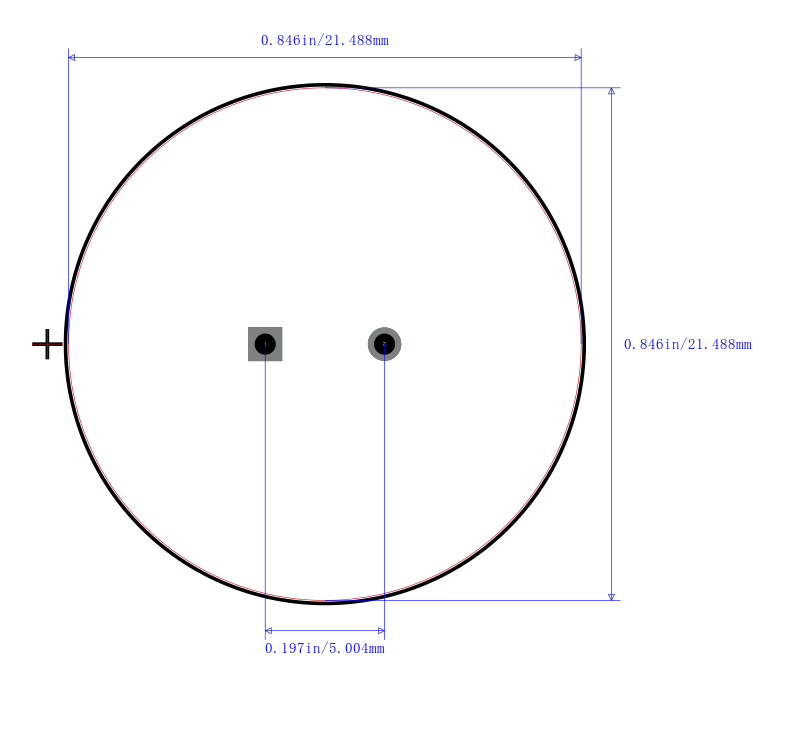

EECF5R5H684封装图

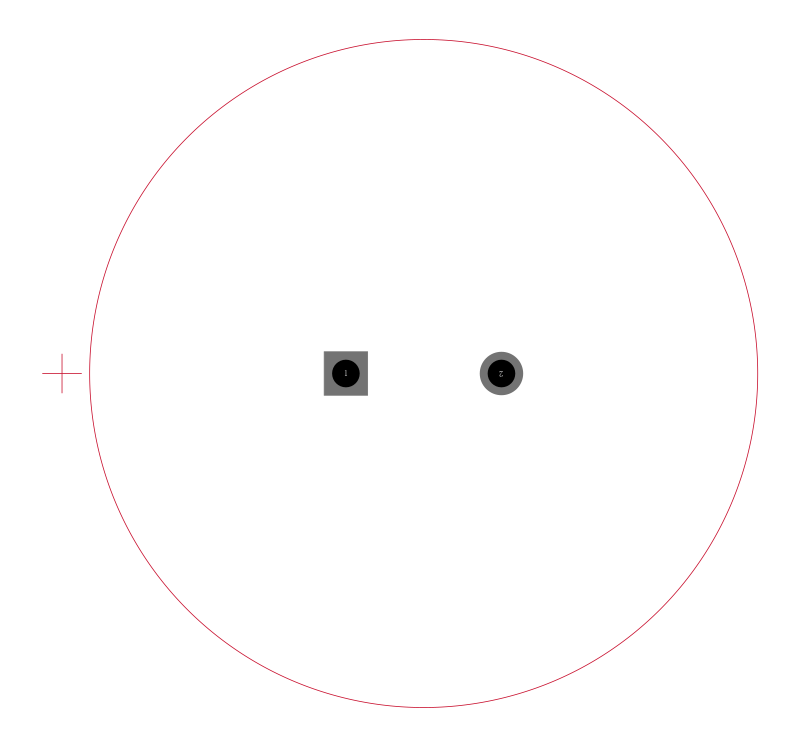

EECF5R5H684封装焊盘图
在线购买EECF5R5H684
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| EECF5R5H684 | Panasonic 松下 | NF/SG/SD 系列 浸液型双层电解电容器（金电容器）（活性碳电极和有机电解质） 适用于集成电路存储备份（μA 范围负载） 不像电池一样需要充电/放电电路，不会过充或充电不足 充电/放电周期大于 100000 次 容积效率（SD 比 SG 系列小 30%，SG 比 NF 系列小 50%） 寿命比蓄电池更长 推荐应用包括视频和音频设备的存储器备份，打印机、摄像机、数据终端、电话、智能远程控制和电饭锅 额定电压 | 5.5 V 直流 ---|--- 电容器容差 | -20% 至 + 80% 工作温度 °C | \- 25 至 +70 ### 铝电解存储备份 | 搜索库存 |
替代型号EECF5R5H684
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EECF5R5H684 品牌： Panasonic 松下 封装： Radial 680mF +80/ 20% 5.5V | 当前型号 | NF/SG/SD 系列浸液型双层电解电容器（金电容器）（活性碳电极和有机电解质） 适用于集成电路存储备份（μA 范围负载） 不像电池一样需要充电/放电电路，不会过充或充电不足 充电/放电周期大于 100000 次 容积效率（SD 比 SG 系列小 30%，SG 比 NF 系列小 50%） 寿命比蓄电池更长 推荐应用包括视频和音频设备的存储器备份，打印机、摄像机、数据终端、电话、智能远程控制和电饭锅 额定电压 | 5.5 V 直流 ---|--- 电容器容差 | -20% 至 + 80% 工作温度 °C | \- 25 至 +70 ### 铝电解存储备份 | 当前型号 |
| 型号： EECRF0H684 品牌： 松下 封装： 680mF +80/ 20% 5.5V | 功能相似 | PANASONIC ELECTRONIC COMPONENTS EECRF0H684 超级电容器, Stacked Coin Type, 0.68 F, +80%, -20%, 5.5 V, 硬币型, 径向引线, 5 mm | EECF5R5H684和EECRF0H684的区别 |
