ERJ3EKF2003V

ERJ3EKF2003V

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ3EKF2003V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 200 kohm, 75 V, 0603 [1608公制], 100 mW, ± 1%

ERJ 3E系列器是一款车用级别厚膜片式电阻器. 电阻值范围10 ohm至2.2Mohm, E24与E96十进制值. ERJ系列电阻器具有金属釉厚膜电阻元件与三层电极, 高可靠性.

.
可选封装尺寸: EIA 01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512
.
小尺寸, 低重量电阻
.
符合车用级别AEC-Q200标准
.
最大额定功率: 1W
.
可选公差: ±0.5%与±1%
.
温度系数TCR为: ±50, ±100, ±200和±300ppm/°C
.
运行温度范围: -55°C至125°C与-55°C至155°C
.
符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B标准
.
适合回流焊和流焊
ERJ3EKF2003V中文资料参数规格
技术参数

额定电压DC 75.0 V

额定功率 100 mW

产品系列 ERJ3E

电阻 200 kΩ

阻值偏差 ±1 %

精度 ±1 %

额定电压 75 V

封装参数

安装方式 Surface Mount

封装公制 1608

封装 0603

外形尺寸

长度 1.60 mm

宽度 800 µm

高度 0.45 mm

封装公制 1608

封装 0603

物理参数

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 5000

制造应用 工业, 车用, Industrial, Portable Devices, 便携式器材, 电源管理, Power Management, Automotive, 消费电子产品, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERJ3EKF2003V引脚图与封装图
ERJ3EKF2003V引脚图

ERJ3EKF2003V引脚图

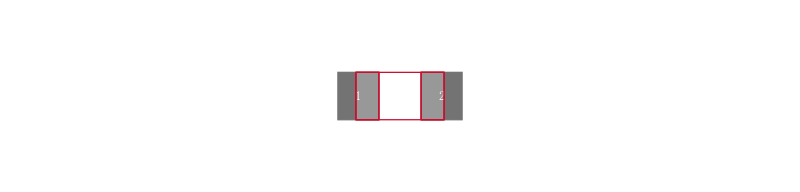

ERJ3EKF2003V封装图

ERJ3EKF2003V封装图

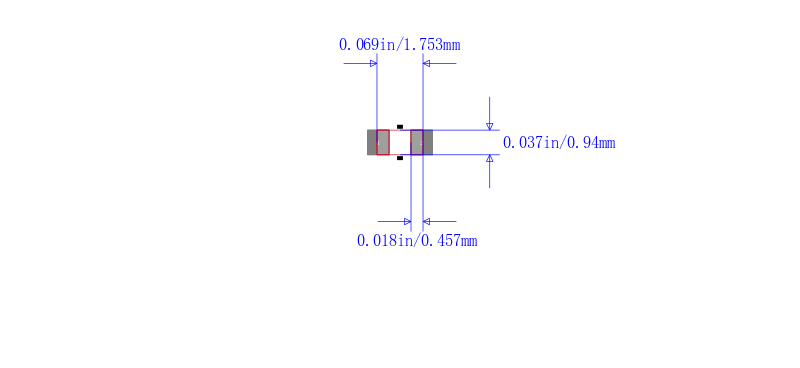

ERJ3EKF2003V封装焊盘图

ERJ3EKF2003V封装焊盘图
