ECA1HM332
数据手册.pdf
Panasonic
松下
被动器件
ECA1HM332中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 3300 µF
容差 ±20 %
纹波电流 1500 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
长度 35.5 mm
高度 35.5 mm
直径 18.0 mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Bulk
寿命（小时） 2000 h
制造应用 工业, 便携式器材, 车用, 电源管理, 消费电子产品
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECA1HM332引脚图与封装图
ECA1HM332引脚图

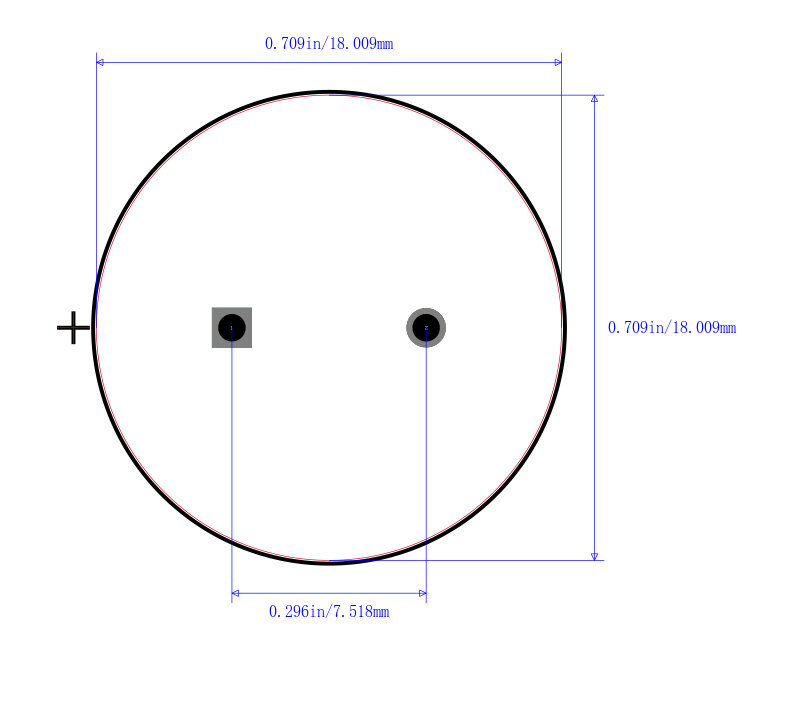

ECA1HM332封装图

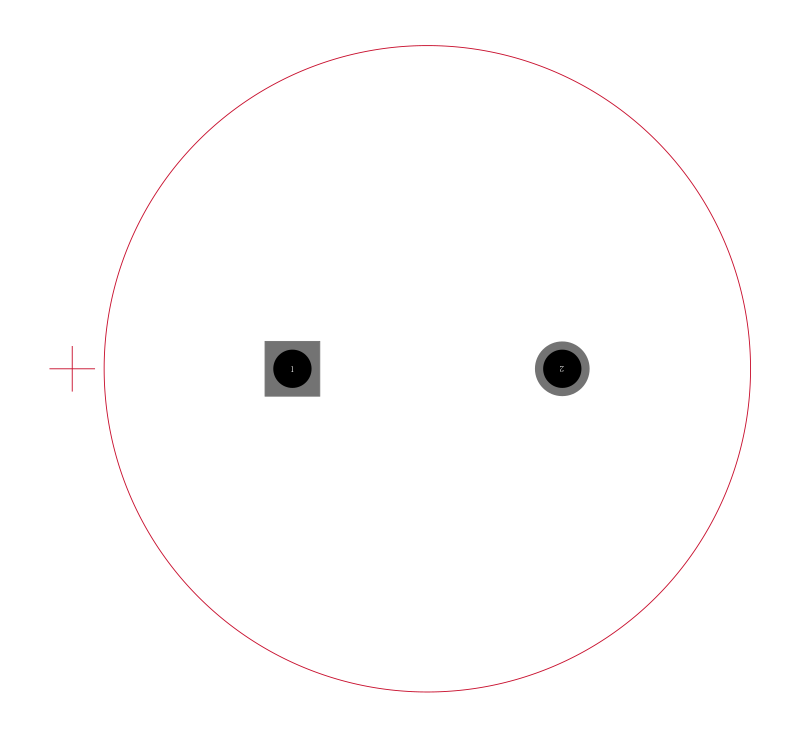

ECA1HM332封装焊盘图
在线购买ECA1HM332
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECA1HM332 | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ECA1HM332 铝电解电容, AEC-Q200 M系列, 3300 µF, ± 20%, 50 V, 18 mm, 径向引线 | 搜索库存 |
替代型号ECA1HM332
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECA1HM332 品牌： Panasonic 松下 封装： 3.3mF 50V ±20% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ECA1HM332 铝电解电容, AEC-Q200 M系列, 3300 µF, ± 20%, 50 V, 18 mm, 径向引线 | 当前型号 |
| 型号： MCGPR50V338M18X33 品牌： Multicomp 封装： 3.3mF 50V ±20% | 类似代替 | MULTICOMP MCGPR50V338M18X33 铝电解电容, GPR系列, 3300 µF, ± 20%, 50 V, 18 mm, 径向引线 | ECA1HM332和MCGPR50V338M18X33的区别 |
| 型号： UVR1H332MHD 品牌： 尼吉康 封装： Radial 3.3mF 50V 20per | 功能相似 | NICHICON UVR1H332MHD 铝电解电容 3300uF, 50V, 径向引线 | ECA1HM332和UVR1H332MHD的区别 |
| 型号： UVZ1H332MHD 品牌： 尼吉康 封装： Radial 3.3mF 50V 20per | 功能相似 | NICHICON UVZ1H332MHD 铝电解电容 3300uF, 50V, 径向引线 | ECA1HM332和UVZ1H332MHD的区别 |
