ERX3SJ8R2中文资料参数规格
技术参数
额定电压DC 350 V
容差 ±5 %
额定功率 3 W
产品系列 ERX
电阻 8.2 Ω
阻值偏差 ±5 %
工作温度Max 200 ℃
工作温度Min -55 ℃
额定电压 350 V
封装参数
安装方式 Through Hole
封装 轴向引线
外形尺寸
长度 15 mm
直径 5.50 mm
封装 轴向引线
物理参数
温度系数 ±300 ppm/℃
其他
产品生命周期 Unknown
包装方式 Bulk
最小包装 1000
制造应用 工业, Industrial
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERX3SJ8R2引脚图与封装图

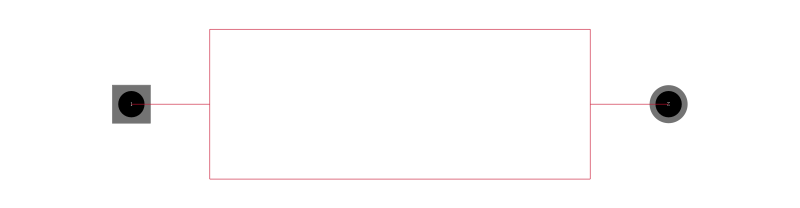

ERX3SJ8R2引脚图

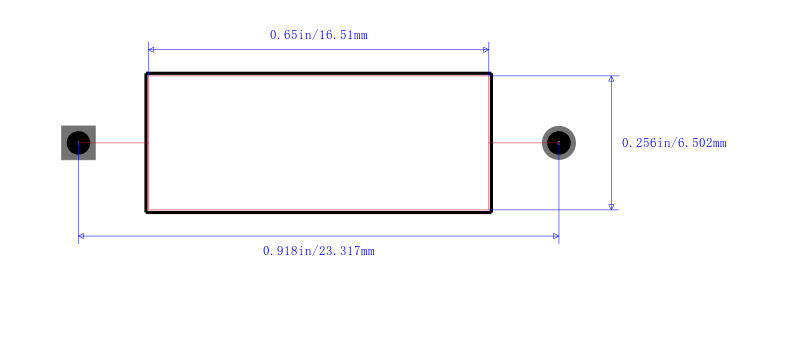

ERX3SJ8R2封装图
ERX3SJ8R2封装焊盘图
