EEAGA1H220
数据手册.pdf
Panasonic
松下
被动器件
EEAGA1H220中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 22 µF
容差 ±20 %
纹波电流 70 mA
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
外形尺寸
高度 7 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 2.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Unknown
包装方式 Each
最小包装 1000
寿命（小时） 1000 h
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
EEAGA1H220引脚图与封装图

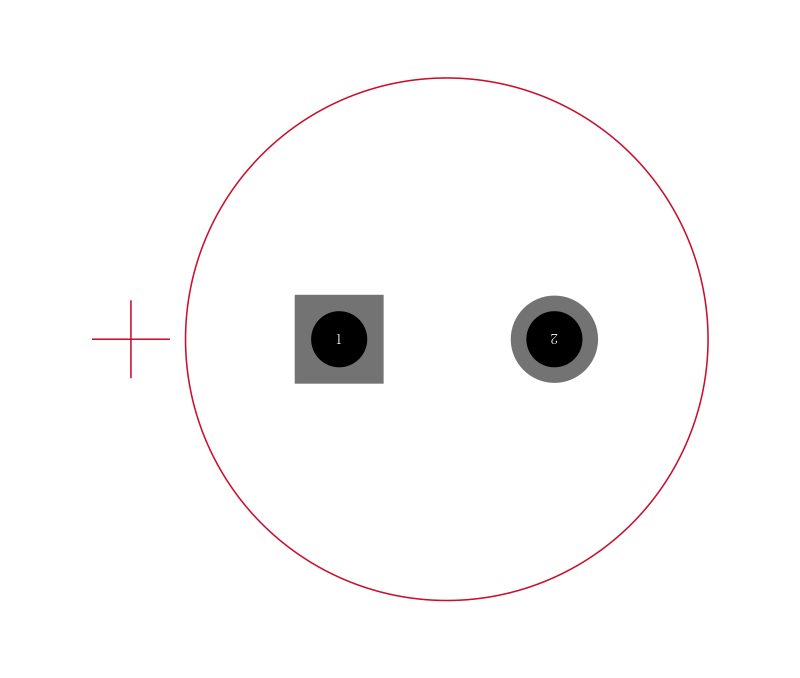

EEAGA1H220引脚图

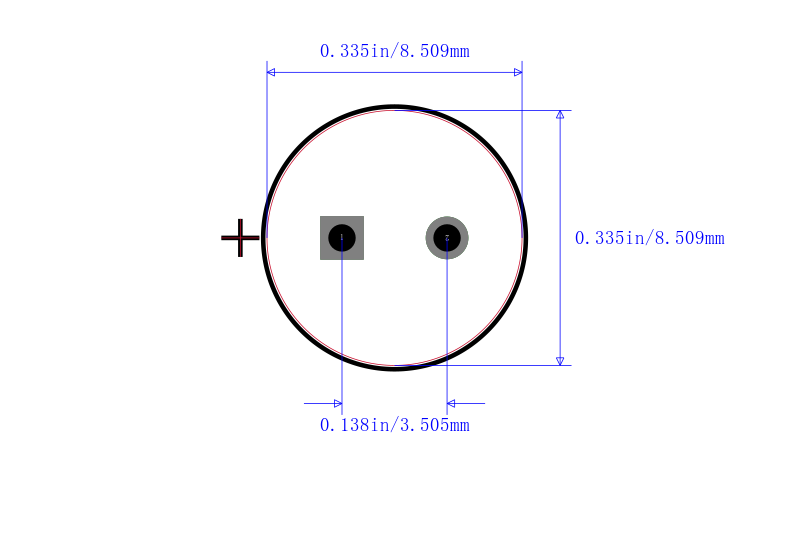

EEAGA1H220封装图
EEAGA1H220封装焊盘图
在线购买EEAGA1H220
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| EEAGA1H220 | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS EEAGA1H220 铝电解电容, GA系列, 22 µF, ± 20%, 50 V, 8 mm, 径向引线 | 搜索库存 |
替代型号EEAGA1H220
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EEAGA1H220 品牌： Panasonic 松下 封装： 22µF 50V ±20% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS EEAGA1H220 铝电解电容, GA系列, 22 µF, ± 20%, 50 V, 8 mm, 径向引线 | 当前型号 |
| 型号： EEAGA1H100 品牌： 松下 封装： 10uF 50V 20per | 类似代替 | PANASONIC ELECTRONIC COMPONENTS EEAGA1H100 铝电解电容, GA系列, 10 µF, ± 20%, 50 V, 6.3 mm, 径向引线 | EEAGA1H220和EEAGA1H100的区别 |
| 型号： UHE1H220MDD1TD 品牌： 尼吉康 封装： 22F 50V 20per | 功能相似 | NICHICON UHE1H220MDD1TD 铝电解电容, 22uF, 50V, 20%, 径向引线 | EEAGA1H220和UHE1H220MDD1TD的区别 |
| 型号： SEK470M050ST 品牌： Cornell Dubilier ElectronicsCDE 封装： 47F 50V ±20% | 功能相似 | SEK 系列 50 V 47 uF ±20% 6.3 x 11.5 mm LS=2.5 mm 径向 电解 电容 | EEAGA1H220和SEK470M050ST的区别 |
