ERG12SJ100
数据手册.pdf
Panasonic
松下
被动器件
ERG12SJ100中文资料参数规格
技术参数
额定电压DC 300 V
容差 ±5 %
额定功率 500 mW
产品系列 ERG
电阻 10 Ω
阻值偏差 ±5 %
工作温度Max 130 ℃
工作温度Min -55 ℃
额定电压 300 V
封装参数
安装方式 Through Hole
封装 轴向引线
外形尺寸
长度 6.35 mm
脚长度 30 mm
封装 轴向引线
物理参数
温度系数 ±350 ppm/℃
其他
产品生命周期 Unknown
包装方式 Bulk
最小包装 2000
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERG12SJ100引脚图与封装图
ERG12SJ100引脚图

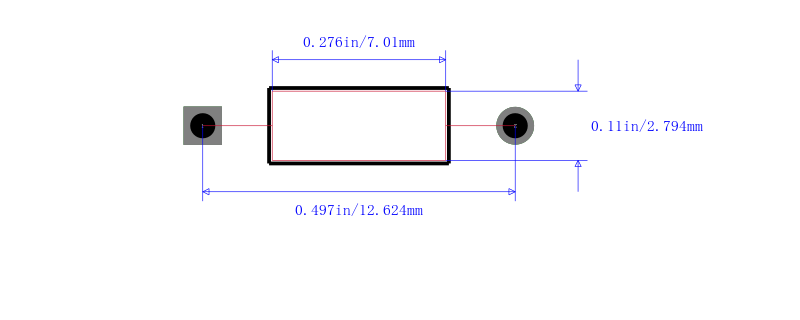

ERG12SJ100封装图

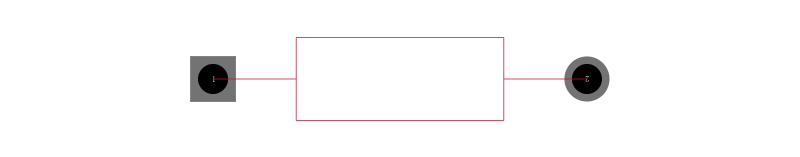

ERG12SJ100封装焊盘图
在线购买ERG12SJ100
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERG12SJ100 | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERG12SJ100 通孔电阻器, ERG系列, 10 ohm, 500 mW, ± 5%, 300 V, 轴向引线 | 搜索库存 |
替代型号ERG12SJ100
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERG12SJ100 品牌： Panasonic 松下 封装： 10Ω 500mW ±5% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERG12SJ100 通孔电阻器, ERG系列, 10 ohm, 500 mW, ± 5%, 300 V, 轴向引线 | 当前型号 |
| 型号： FRN50J10R/S 品牌： 泰科 封装： 10Ω 500mW ±5% | 功能相似 | TE CONNECTIVITY / NEOHM FRN50J10R/S 通孔电阻器, FRN系列, 10 ohm, 500 mW, ± 5%, 250 V, 轴向引线 | ERG12SJ100和FRN50J10R/S的区别 |
