ECHU1H183GX5
数据手册.pdfPanasonic(松下)
被动器件
ECHU1H183GX5中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 18 nF
容差 ±2 %
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 3225
封装 1210
外形尺寸
长度 3.2 mm
宽度 2.50 mm
高度 1.5 mm
封装公制 3225
封装 1210
物理参数
材质 PPS
介质材料 Polyester
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
最小包装 2000
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99
ECHU1H183GX5引脚图与封装图
ECHU1H183GX5引脚图

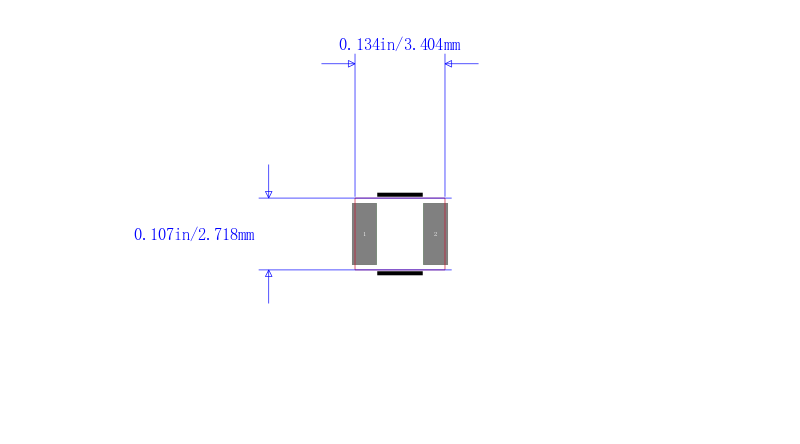

ECHU1H183GX5封装图

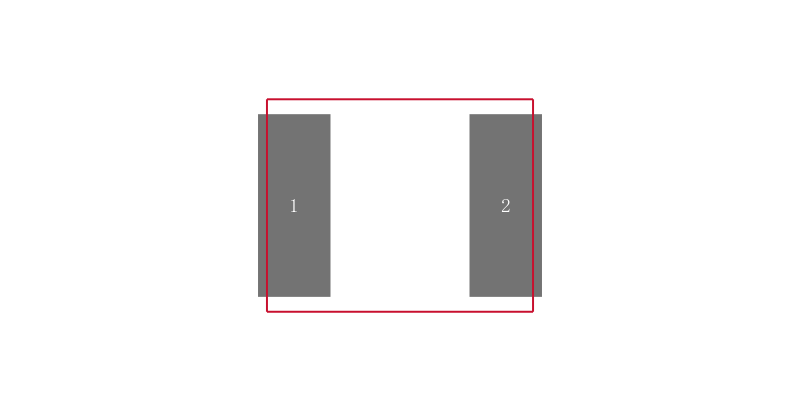

ECHU1H183GX5封装焊盘图
在线购买ECHU1H183GX5
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECHU1H183GX5 | Panasonic 松下 | ECHUX 系列 Panasonic ECHUX 薄膜电容器由堆叠金属化 PPS 薄膜制成，具有无模结构。 这些膜电容器可耐受 85°C、85% RH、W.V. x 1.0 达 500 小时。 仅限回流焊接 紧凑设计 轻型 低等效串联电阻 ### 应用 Panasonic ECQEF 薄膜电容器连接器适用于滤波和高精度电路，如时间常量电路和振荡/谐振电路。 ### SMT，125°C | 搜索库存 |
替代型号ECHU1H183GX5
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECHU1H183GX5 品牌： Panasonic 松下 封装： 1210 18nF 50V ±2% | 当前型号 | ECHUX 系列Panasonic ECHUX 薄膜电容器由堆叠金属化 PPS 薄膜制成，具有无模结构。 这些膜电容器可耐受 85°C、85% RH、W.V. x 1.0 达 500 小时。仅限回流焊接 紧凑设计 轻型 低等效串联电阻 ### 应用Panasonic ECQEF 薄膜电容器连接器适用于滤波和高精度电路，如时间常量电路和振荡/谐振电路。 ### SMT，125°C | 当前型号 |
| 型号： ECHU1H183GB5 品牌： 松下 封装： 1210 18nF 50V ±2% | 类似代替 | ECHU1H183GB5 0.018uF 1210-183 | ECHU1H183GX5和ECHU1H183GB5的区别 |
