ERJ-1TRQFR68U

ERJ-1TRQFR68U

数据手册.pdf
Panasonic(松下) 被动器件

Res Thick Film 2512 0.68Ω 1% 1W ±200ppm/℃ Pad SMD Automotive T/R

Res Thick Film 2512 0.68 Ohm 1% 1W ±200ppm/°C Pad SMD Automotive T/R


立创商城:
680mΩ ±1% 1W


得捷:
RES 0.68 OHM 1% 1W 2512


艾睿:
The ERJ-1TRQFR68U fixed single surface-mount resistor from Panasonic makes it easy to add resistors to your circuit board. This product has a resistance value of 680m Ohm. This durable part has a power rating of 1 W. It is also complete with current sensing technology. Its temperature coefficient is ±200 ppm/°C. Tape and reel packaging will encase this product during shipment, in order to ensure safe delivery and enable quick mounting of components. This part has an operating temperature of -55 to 125 °C. This product is 6.4 mm long, 0.6 mm tall and 3.2 mm deep. This device utilizes thick film technology. It has a tolerance of 1%.


Verical:
Res Thick Film 2512 0.68 Ohm 1% 1W ±200ppm/C Pad SMD Automotive T/R


Newark:
# PANASONIC ELECTRONIC COMPONENTS  ERJ-1TRQFR68U  SMD Current Sense Resistor, 0.68 ohm, 1 W, 2512 [6432 Metric], ± 1%, ERJ1T Series


MASTER:
Res Thick Film 2512 0.68 Ohm 1% 1W ±200ppm/°C Pad SMD Automotive T/R


Online Components:
Res Thick Film 2512 0.68 Ohm 1% 1W ±200ppm/°C Pad SMD Automotive T/R


Electro Sonic:
Res Thick Film 2512 0.68 Ohm 1% 1W ±200ppm/°C Pad SMD Automotive T/R


ERJ-1TRQFR68U中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±1 %

额定功率 1 W

电阻 680 mΩ

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 2512

封装 2512

外形尺寸

长度 6.40 mm

宽度 3.20 mm

高度 0.6 mm

封装公制 2512

封装 2512

物理参数

工作温度 -55℃ ~ 125℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8533210030

ERJ-1TRQFR68U引脚图与封装图

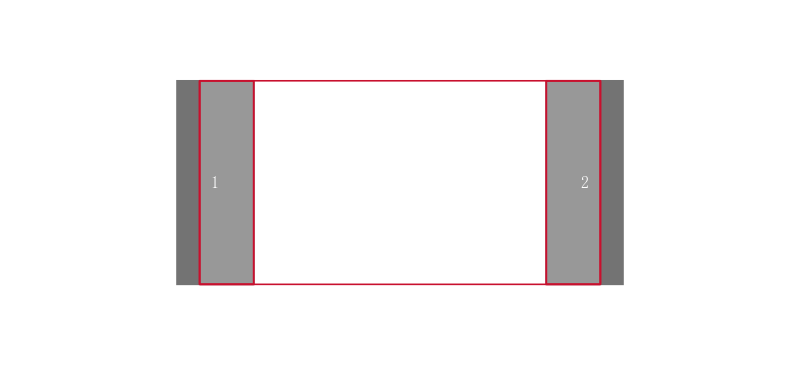

ERJ-1TRQFR68U引脚图

ERJ-1TRQFR68U引脚图

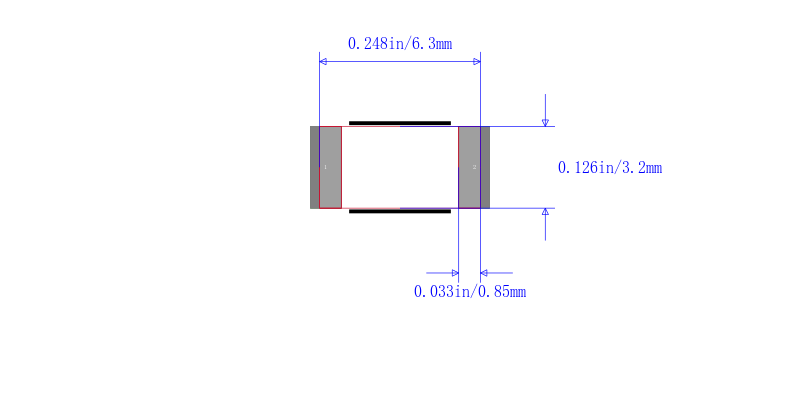

ERJ-1TRQFR68U封装图

ERJ-1TRQFR68U封装图

ERJ-1TRQFR68U封装焊盘图

ERJ-1TRQFR68U封装焊盘图

在线购买ERJ-1TRQFR68U
型号 制造商 描述 购买
ERJ-1TRQFR68U Panasonic 松下 Res Thick Film 2512 0.68Ω 1% 1W ±200ppm/℃ Pad SMD Automotive T/R 搜索库存
替代型号ERJ-1TRQFR68U
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ERJ-1TRQFR68U

品牌: Panasonic 松下

封装: 1005 680mΩ 1W ±1%

当前型号

Res Thick Film 2512 0.68Ω 1% 1W ±200ppm/℃ Pad SMD Automotive T/R

当前型号

型号: ERJ-1TRQJR68U

品牌: 松下

封装: 2512 680mohms 5per 1W 200V

类似代替

Res Thick Film 2512 0.68Ω 5% 1W ±200ppm/℃ Pad SMD Automotive T/R

ERJ-1TRQFR68U和ERJ-1TRQJR68U的区别
