ERJ6ENF23R7V
数据手册.pdf
Panasonic
松下
被动器件
ERJ6ENF23R7V中文资料参数规格
技术参数
额定电压DC 150 V
容差 ±1 %
额定功率 125 mW
产品系列 ERJ6E
电阻 23.7 Ω
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 150 V
封装参数
安装方式 Surface Mount
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 0.5 mm
封装公制 2012
封装 0805
物理参数
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
最小包装 5000
制造应用 Power Management, 消费电子产品, 工业, Automotive, 车用, 便携式器材, Industrial, Consumer Electronics, Portable Devices, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ6ENF23R7V引脚图与封装图

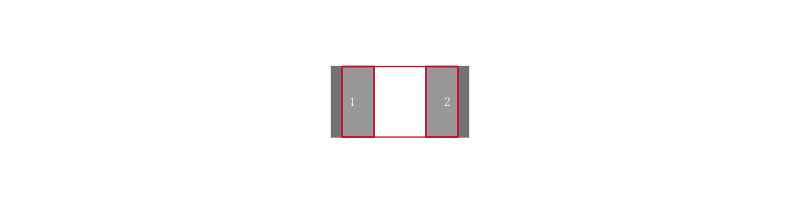

ERJ6ENF23R7V引脚图

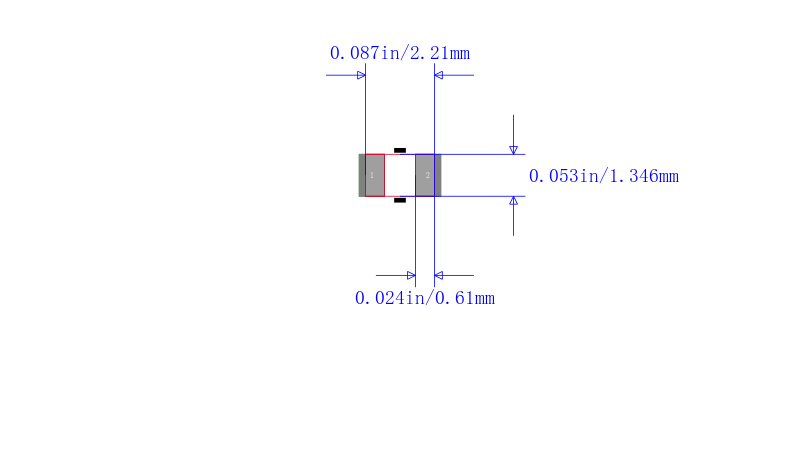

ERJ6ENF23R7V封装图
ERJ6ENF23R7V封装焊盘图
