EL7515IY
数据手册.pdf
Intersil
英特矽尔
主动器件
EL7515IY中文资料参数规格
技术参数
电源电压DC 13.2V max
输出接口数 1
开关频率 670kHz ~ 1.2MHz
拓扑结构 Boost
输入电压Max 13.2 V
输入电压Min 1.8 V
输出电压Max 17 V
输出电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 10
封装 MSOP-10
外形尺寸
封装 MSOP-10
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
EL7515IY引脚图与封装图

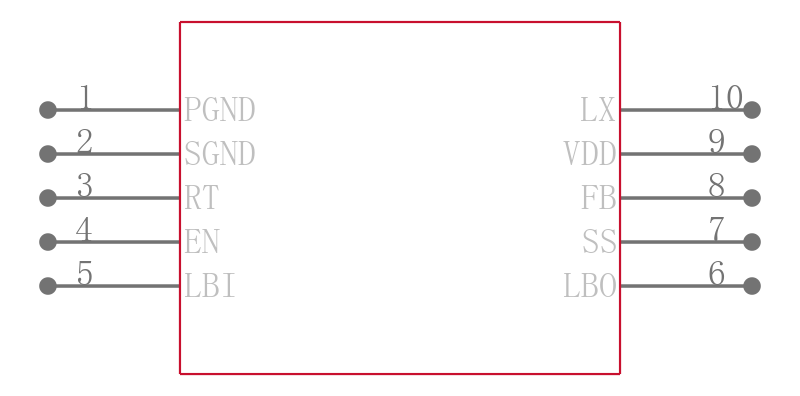

EL7515IY引脚图

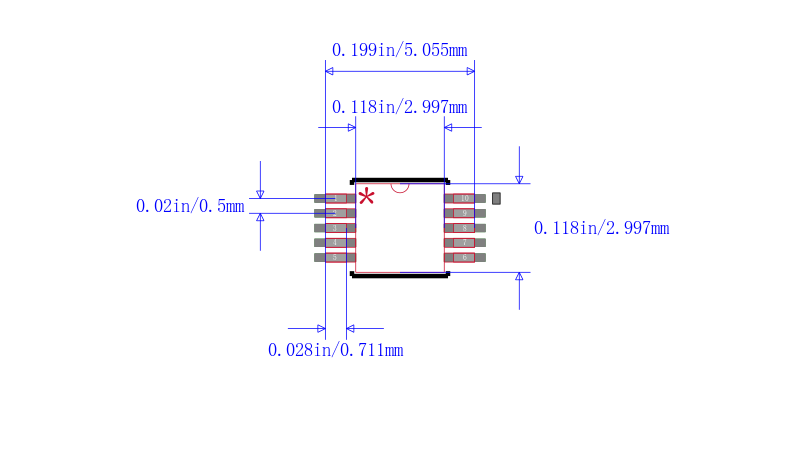

EL7515IY封装图

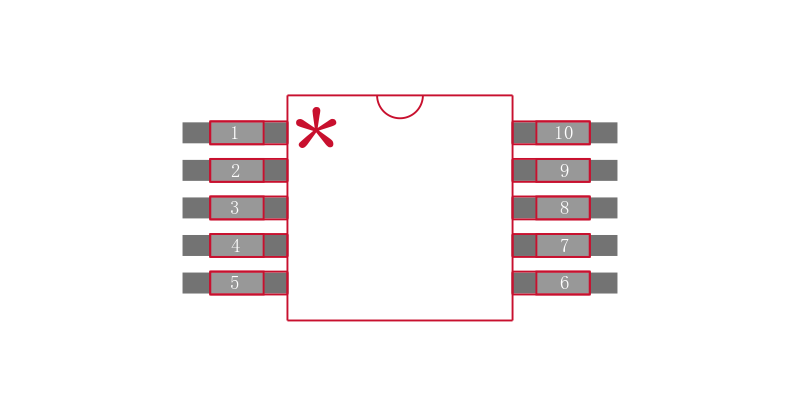

EL7515IY封装焊盘图
替代型号EL7515IY
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EL7515IY 品牌： Intersil 英特矽尔 封装： MSOP 10Pin | 当前型号 | FET的升压DC/DC | 当前型号 |
| 型号： EL7515IYZ 品牌： 英特矽尔 封装： 10-TFSOP 17V 5V 10Pin | 完全替代 | PWM升压调节器 | EL7515IY和EL7515IYZ的区别 |
