EL7564CMZ
数据手册.pdf
Intersil
英特矽尔
主动器件
EL7564CMZ中文资料参数规格
技术参数
电源电压DC 5.50V max
输出接口数 1
输出电压 1V ~ 3.8V
输出电流 4 A
输出功率 13 W
开关频率 200kHz ~ 1MHz
拓扑结构 Buck
输入电压Max 5.5 V
输入电压Min 4.5 V
输出电压Max 3.8 V
输出电压Min 1 V
输出电流Max 4 A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
宽度 7.49 mm
封装 SOIC-20
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Unknown
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
EL7564CMZ引脚图与封装图

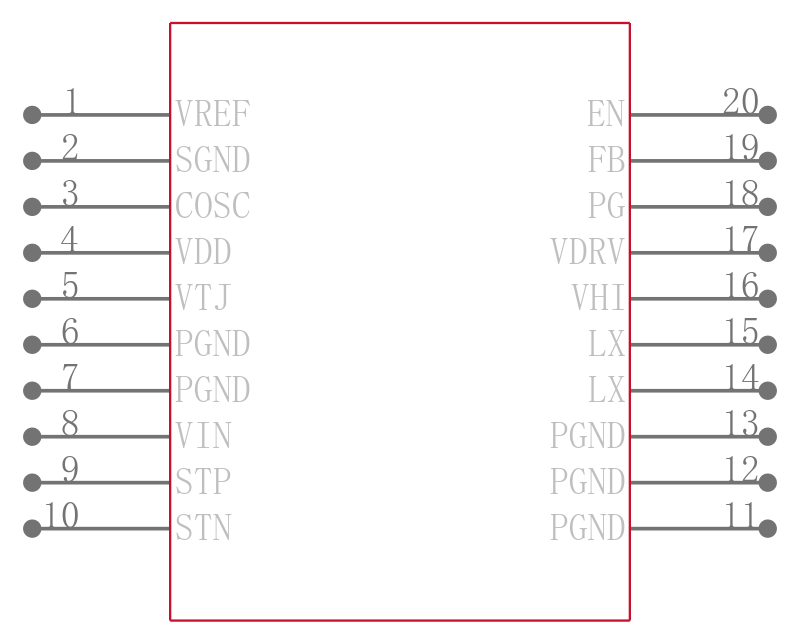

EL7564CMZ引脚图

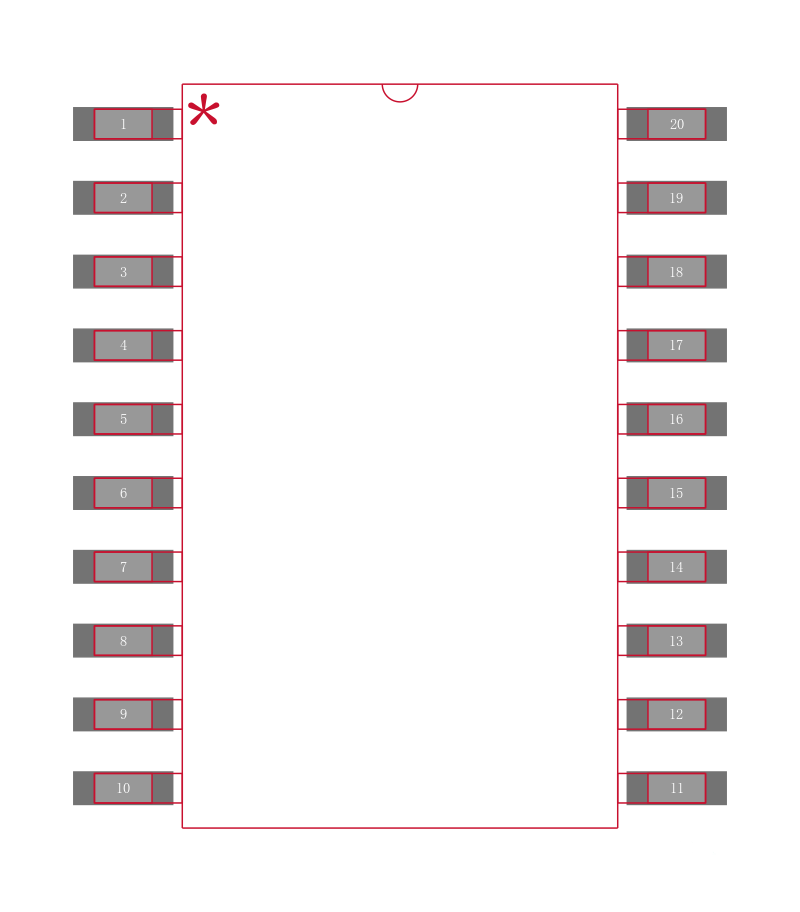

EL7564CMZ封装图

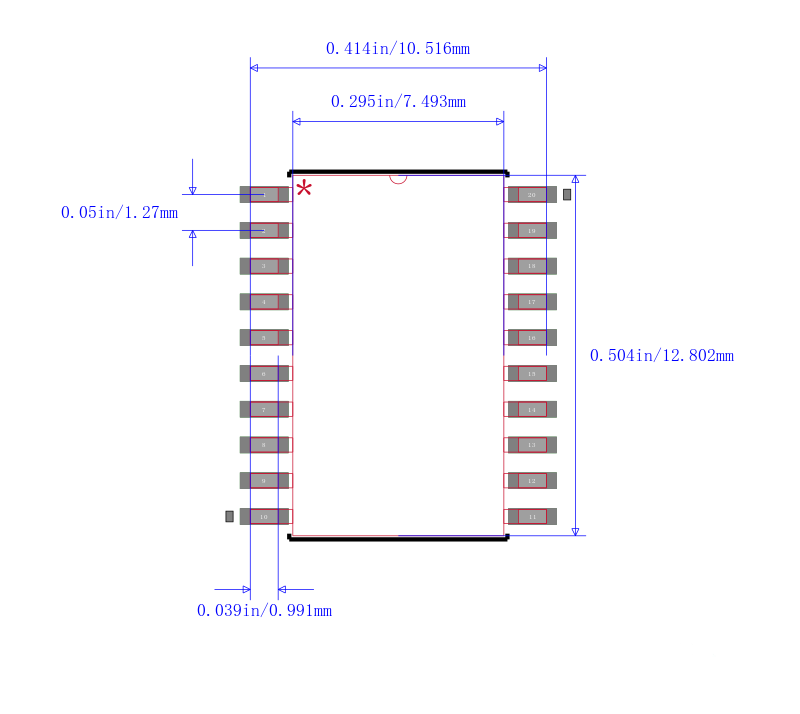

EL7564CMZ封装焊盘图
替代型号EL7564CMZ
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EL7564CMZ 品牌： Intersil 英特矽尔 封装： SOIC 1V 4A 20Pin | 当前型号 | MOSFET的4A降压DC/DC | 当前型号 |
| 型号： EL7564CMZ-T13 品牌： 英特矽尔 封装： 20-SOIC | 完全替代 | 单片4安培的DC / DC降压型稳压器 Monolithic 4 Amp DC/DC Step-Down Regulator | EL7564CMZ和EL7564CMZ-T13的区别 |
| 型号： EL7564CM 品牌： 英特矽尔 封装： SOP | 完全替代 | 单片4安培的DC / DC降压型稳压器 Monolithic 4 Amp DC/DC Step-Down Regulator | EL7564CMZ和EL7564CM的区别 |
