ERJ1GNF2201C

ERJ1GNF2201C

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ1GNF2201C  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 2.2 kohm, 25 V, 0201 [0603公制], 50 mW, ± 1%

ERJ 1G系列器是一款车用级别厚膜片式电阻器. 电阻值范围10 ohm至2.2Mohm, E24与E96十进制值. ERJ系列电阻器具有金属釉厚膜电阻元件与三层电极, 高可靠性.

.
封装尺寸可选: EIA 01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512
.
体积小, 重量轻的电阻
.
符合车用级别AEC-Q200标准
.
最高额定功率: 1W
.
可选公差: ±0.5%与±1%
.
温度系数TCR为: ±50, ±100, ±200和±300ppm/°C
.
可选工作温度范围: -55°C至125°C与-55°C至155°C
.
符合IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B标准
.
适合回流焊和流焊
ERJ1GNF2201C中文资料参数规格
技术参数

额定电压DC 25.0 V

额定功率 50 mW

产品系列 ERJ1G

电阻 2.2 kΩ

阻值偏差 ±1 %

额定电压 25 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 0603

封装 0201

外形尺寸

长度 0.6 mm

宽度 0.3 mm

封装公制 0603

封装 0201

物理参数

工作温度 -55℃ ~ 125℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 15000

制造应用 工业, 车用, Industrial, 便携式器材, 电源管理, Consumer Electronics, Power Management, Automotive, 消费电子产品, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERJ1GNF2201C引脚图与封装图
ERJ1GNF2201C引脚图

ERJ1GNF2201C引脚图

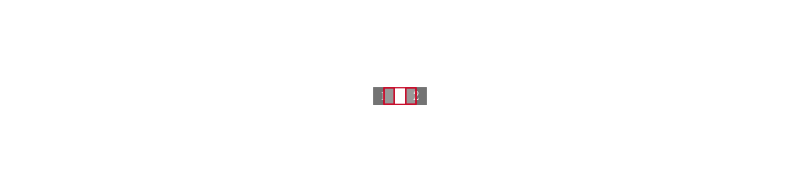

ERJ1GNF2201C封装图

ERJ1GNF2201C封装图

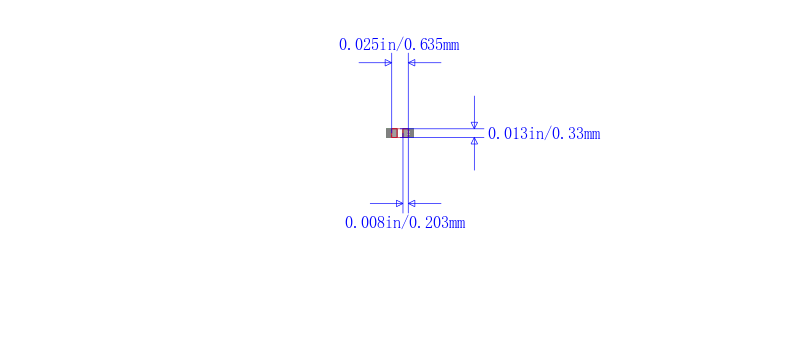

ERJ1GNF2201C封装焊盘图

ERJ1GNF2201C封装焊盘图

在线购买ERJ1GNF2201C
型号 制造商 描述 购买
ERJ1GNF2201C Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  ERJ1GNF2201C  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 2.2 kohm, 25 V, 0201 [0603公制], 50 mW, ± 1% 搜索库存
替代型号ERJ1GNF2201C
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ1GNF2201C

品牌： Panasonic 松下

封装： 2.2kΩ 50mW ±1%

当前型号

PANASONIC ELECTRONIC COMPONENTS  ERJ1GNF2201C  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 2.2 kohm, 25 V, 0201 [0603公制], 50 mW, ± 1%

当前型号

型号： ERJ-1GEF2201C

品牌： 松下

封装： 0201 2.2kohms 50mW 1per

类似代替

PANASONIC ELECTRONIC COMPONENTS  ERJ-1GEF2201C  厚膜电阻, 2.2KΩ, 50mW, ±5%

ERJ1GNF2201C和ERJ-1GEF2201C的区别

型号： RC0201FR-072K2L

品牌： 国巨

封装： 2.2kohms 50mW 1per

功能相似

RC 系列 0201 0.05 W 2.2 kOhm 1% ±200 ppm/°C 表面贴装 厚膜 贴片电阻

ERJ1GNF2201C和RC0201FR-072K2L的区别

型号： WR02X2201FAL

品牌： 台湾华科

封装： 2.2kohms 50mW 1per

功能相似

WALSIN  WR02X2201FAL  片式电阻器, 表面贴装, WR02X Series, 2.2 kohm, 25 V, 0201 [0603公制], 50 mW, ± 1%

ERJ1GNF2201C和WR02X2201FAL的区别
