ERJ1TNF6801U中文资料参数规格
技术参数
额定电压DC 400 V
额定功率 1 W
产品系列 ERJ1T
电阻 6.8 kΩ
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 200 V
封装参数
安装方式 Surface Mount
封装公制 6432
封装 2512
外形尺寸
长度 6.40 mm
宽度 3.20 mm
高度 0.6 mm
封装公制 6432
封装 2512
物理参数
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 40000
制造应用 Automotive, 车用
符合标准
RoHS标准
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ1TNF6801U引脚图与封装图

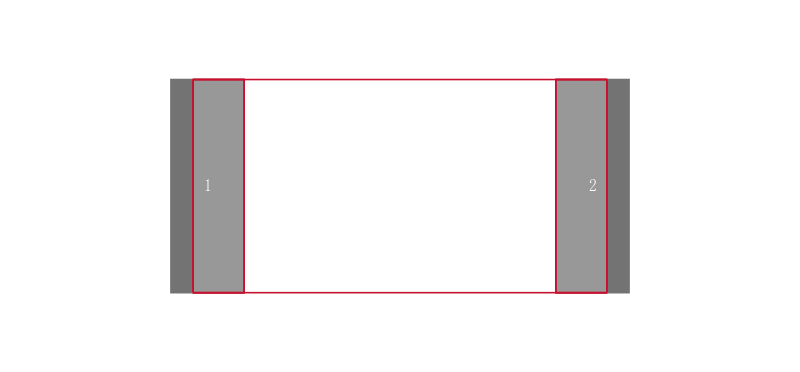

ERJ1TNF6801U引脚图

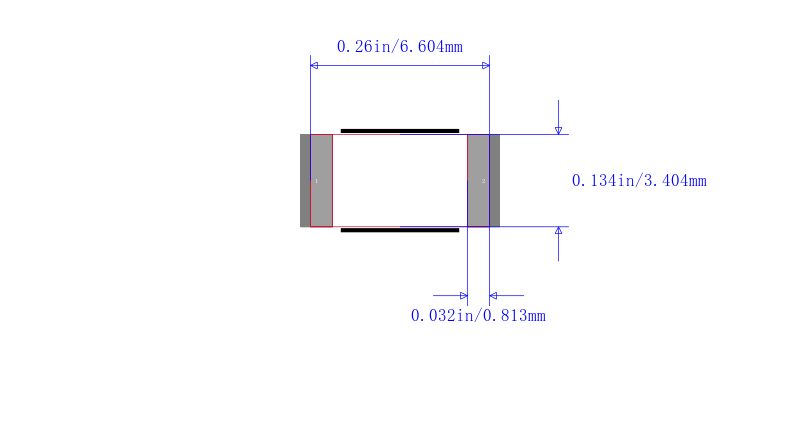

ERJ1TNF6801U封装图
ERJ1TNF6801U封装焊盘图
