ECA1AAD101X
数据手册.pdf
Panasonic
松下
被动器件
ECA1AAD101X中文资料参数规格
技术参数
额定电压DC 10.0 V
电容 100 µF
容差 ±20 %
纹波电流 80 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 10 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
外形尺寸
高度 5 mm
直径 6.30 mm
封装 Radial, CAN
引脚间距 2.5 mm
物理参数
介质材料 Aluminum Electrolytic
其他
产品生命周期 Unknown
包装方式 Each
寿命（小时） 500h @85℃
制造应用 Industrial, 工业, Audio, 音频
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECA1AAD101X引脚图与封装图
ECA1AAD101X引脚图

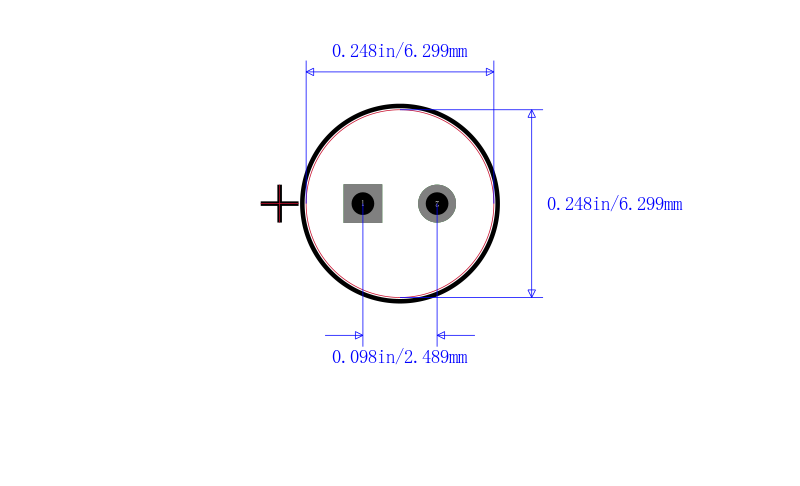

ECA1AAD101X封装图

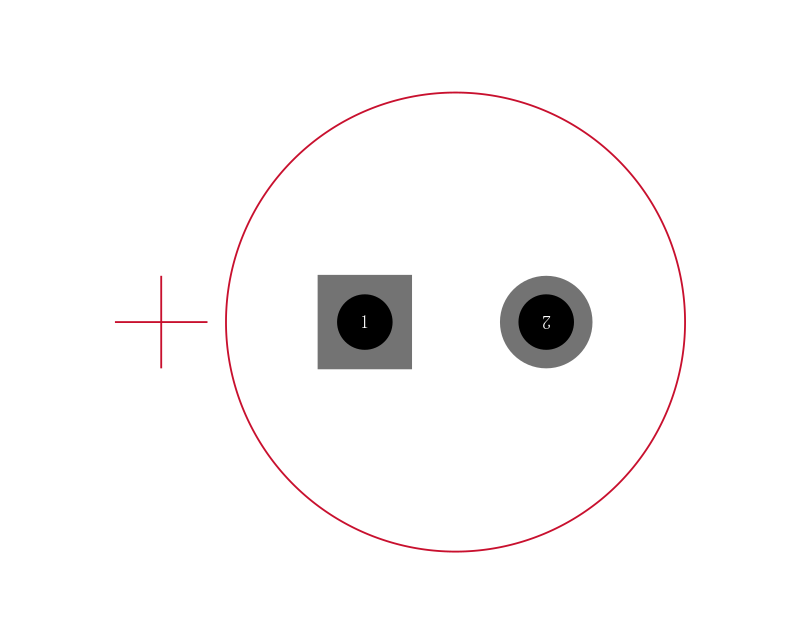

ECA1AAD101X封装焊盘图
在线购买ECA1AAD101X
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECA1AAD101X | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ECA1AAD101X 铝电解电容, AD系列, 100 µF, ± 20%, 10 V, 6.3 mm, 径向引线 | 搜索库存 |
替代型号ECA1AAD101X
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECA1AAD101X 品牌： Panasonic 松下 封装： 100µF 10V ±20% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ECA1AAD101X 铝电解电容, AD系列, 100 µF, ± 20%, 10 V, 6.3 mm, 径向引线 | 当前型号 |
| 型号： 10ML100MEFC6.3X5 品牌： Rubycon 封装： 100uF 10V 20per | 功能相似 | RUBYCON 10ML100MEFC6.3X5 铝电解电容, 微型, ML系列, 100 µF, ± 20%, 10 V, 6.3 mm, 径向引线 | ECA1AAD101X和10ML100MEFC6.3X5的区别 |
| 型号： MAL209754101E6 品牌： 威世 封装： | 功能相似 | VISHAY MAL209754101E6 铝电解电容, 097 RLP系列, 100 µF, ± 20%, 10 V, 6.3 mm, 径向引线 | ECA1AAD101X和MAL209754101E6的区别 |
| 型号： MCUMR10V107M6.3X5 品牌： Multicomp 封装： 100uF 10V 20per | 功能相似 | MULTICOMP MCUMR10V107M6.3X5 铝电解电容, MCUMR系列, 100 µF, ± 20%, 10 V, 6.3 mm, 径向引线 | ECA1AAD101X和MCUMR10V107M6.3X5的区别 |
