ELC10D222E
数据手册.pdf
Panasonic
松下
被动器件
ELC10D222E中文资料参数规格
技术参数
容差 ±10 %
电感 2.2 mH
电阻 2.10 Ω
屏蔽 No
电感公差 ±10 %
测试频率 10 kHz
电阻DC Max 2.1 Ω
封装参数
安装方式 Through Hole
引脚数 2
外形尺寸
长度 13 mm
高度 15 mm
其他
产品生命周期 Unknown
包装方式 Each
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ELC10D222E引脚图与封装图
ELC10D222E引脚图
ELC10D222E封装图

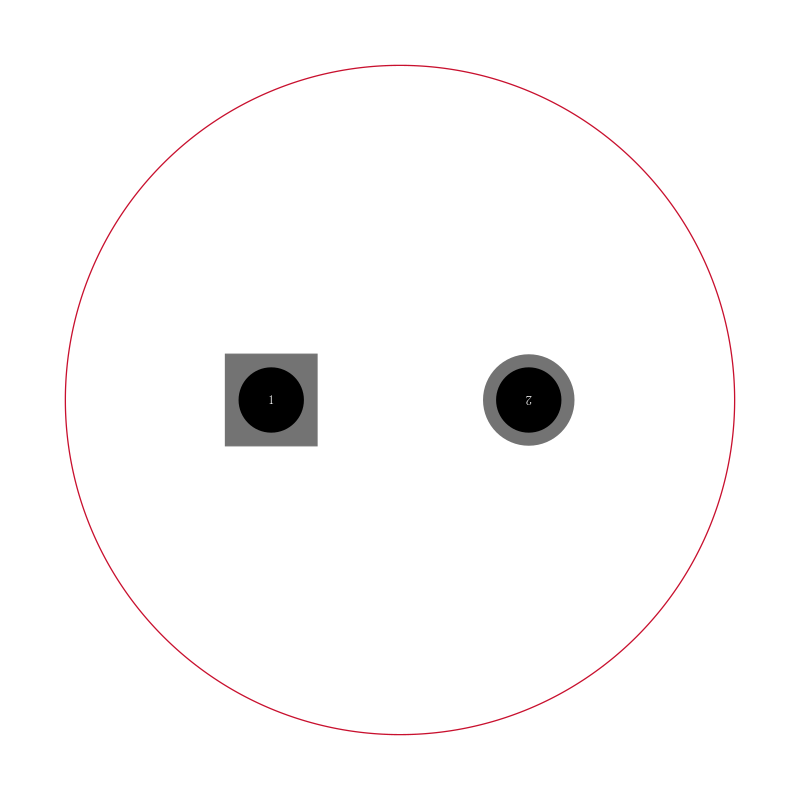

ELC10D222E封装焊盘图
