ERJ1TNF47R0U
数据手册.pdf
Panasonic
松下
被动器件
ERJ1TNF47R0U中文资料参数规格
技术参数
额定电压DC 200 V
额定功率 1 W
产品系列 ERJ1T
电阻 47 Ω
阻值偏差 ±1 %
额定电压 200 V
封装参数
安装方式 Surface Mount
封装公制 6432
封装 2512
外形尺寸
长度 6.40 mm
宽度 3.20 mm
高度 600 µm
封装公制 6432
封装 2512
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 40000
制造应用 车用, Automotive
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ1TNF47R0U引脚图与封装图
ERJ1TNF47R0U引脚图

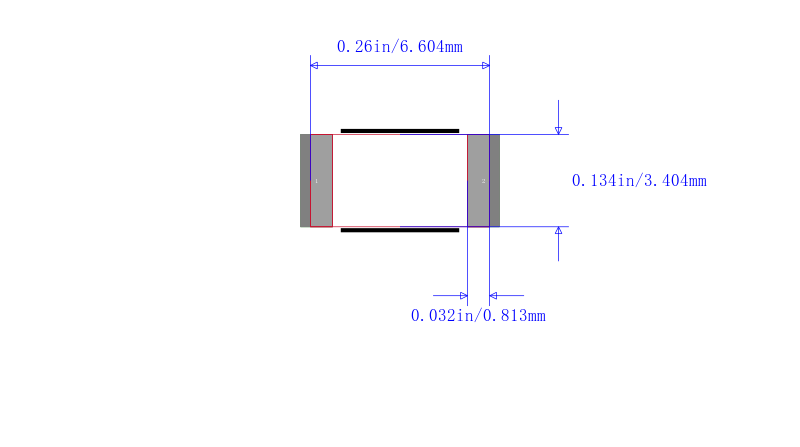

ERJ1TNF47R0U封装图
ERJ1TNF47R0U封装焊盘图
在线购买ERJ1TNF47R0U
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ1TNF47R0U | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJ1TNF47R0U 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 47 ohm, 200 V, 2512 [6432公制], 1 W, ± 1% | 搜索库存 |
替代型号ERJ1TNF47R0U
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ1TNF47R0U 品牌： Panasonic 松下 封装： 2512 47Ω 1W ±1% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJ1TNF47R0U 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 47 ohm, 200 V, 2512 [6432公制], 1 W, ± 1% | 当前型号 |
| 型号： RK73H3ATTE47R0F 品牌： KOA Speer 封装： | 类似代替 | Fixed Resistor, Metal Glaze/thick Film, 1W, 47ohm, 200V, 1% +/-Tol, 100ppm/Cel, Surface Mount, 2512, CHIP | ERJ1TNF47R0U和RK73H3ATTE47R0F的区别 |
| 型号： RK73HW3ATTE47R0F 品牌： KOA Speer 封装： | 类似代替 | Precision Chip Resistor 2512 47R 1% | ERJ1TNF47R0U和RK73HW3ATTE47R0F的区别 |
| 型号： RC2512FK-0747RL 品牌： 国巨 封装： 47ohms 1W 1per | 功能相似 | YAGEO PHYCOMP RC2512FK-0747RL 片式电阻器, 表面贴装, 厚膜, RC系列, 47 ohm, 200 V, 2512 [6432公制], 1 W, ± 1% | ERJ1TNF47R0U和RC2512FK-0747RL的区别 |
