EEUEE2C151S中文资料参数规格
技术参数
额定电压DC 160 V
电容 150 µF
容差 ±20 %
纹波电流 1820 mA
工作温度Max 105 ℃
工作温度Min -25 ℃
额定电压 160 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
外形尺寸
高度 20 mm
直径 18.0 mm
封装 Radial, CAN
引脚间距 7.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -25℃ ~ 105℃
其他
产品生命周期 Unknown
包装方式 Each
寿命（小时） 10000h @105℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
EEUEE2C151S引脚图与封装图

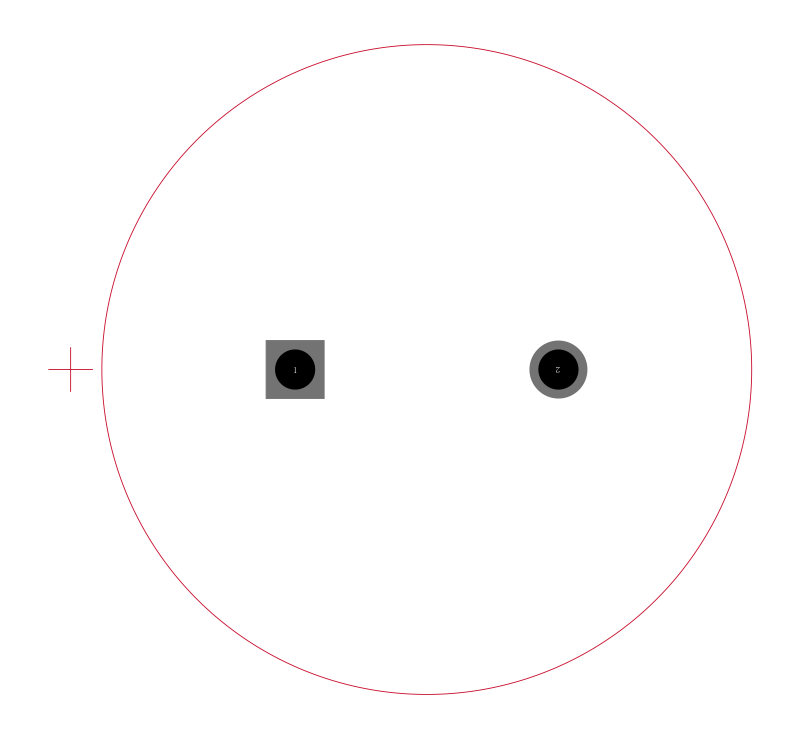

EEUEE2C151S引脚图

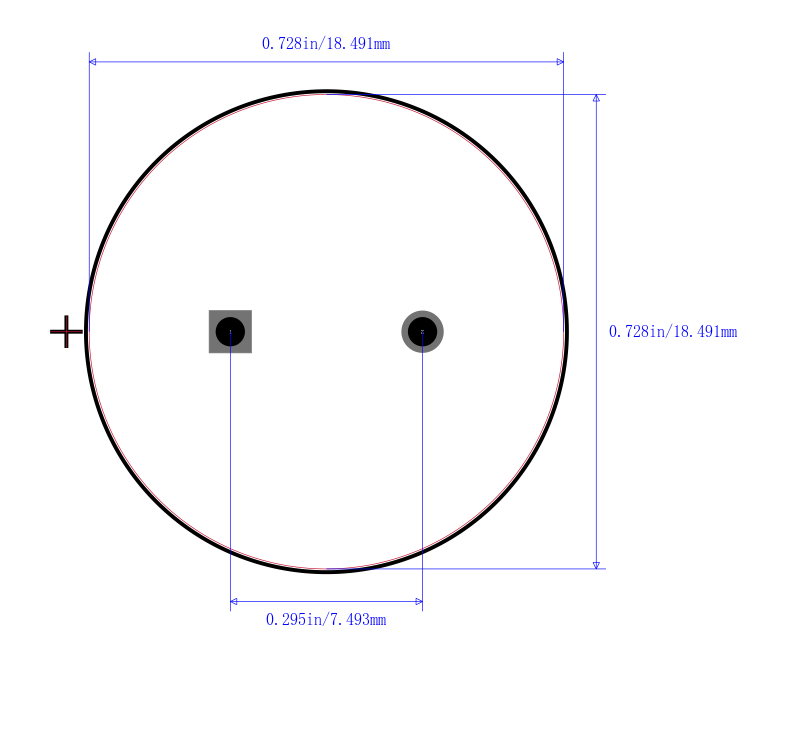

EEUEE2C151S封装图
EEUEE2C151S封装焊盘图
在线购买EEUEE2C151S
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| EEUEE2C151S | Panasonic 松下 | EE 系列 Panasonic EE 系列 A 型电解电容器的耐受性可达 8000 至 10000 小时（取决于盒体尺寸）。 与 Panasonic ED 系列相比，这些径向电容器可在高频率下提供高出 40% 的波纹电流。 高波纹电流 极佳的耐受性 低阻抗 ### 应用 Panasonic EE 系列 A 型电解电容器特凭借其高可靠性，可用于工业仪器。 ### 径向 105°C | 搜索库存 |
替代型号EEUEE2C151S
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EEUEE2C151S 品牌： Panasonic 松下 封装： 150F 160V ±20% | 当前型号 | EE 系列Panasonic EE 系列 A 型电解电容器的耐受性可达 8000 至 10000 小时（取决于盒体尺寸）。 与 Panasonic ED 系列相比，这些径向电容器可在高频率下提供高出 40% 的波纹电流。高波纹电流 极佳的耐受性 低阻抗 ### 应用Panasonic EE 系列 A 型电解电容器特凭借其高可靠性，可用于工业仪器。 ### 径向 105°C | 当前型号 |
| 型号： EEUED2C151S 品牌： 松下 封装： 150mF 160V | 类似代替 | ED 系列Panasonic ED 系列 A 型电解电容器在 +105°C 时耐久性可达 8000 小时至 10000 小时（取决于盒体尺寸）。 在高频率时，这些径向电容器提供高纹波电流。 提供薄型选件，高度为 20 mm ### 应用Panasonic ED 系列 V 型径向电容器适用于电源输入电路和电子镇流器。 电容容差 % | 20 ---|--- 工作温度 °C | \- 25 至 +105 105°C 时的预期寿命 | 8000 小时 ### 径向 105°C | EEUEE2C151S和EEUED2C151S的区别 |
