EEUED2W150
数据手册.pdf
Panasonic
松下
被动器件
EEUED2W150中文资料参数规格
技术参数
额定电压DC 450 V
电容 15 µF
容差 ±20 %
纹波电流 560 mA
工作温度Max 105 ℃
工作温度Min -25 ℃
额定电压 450 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
长度 25.0 mm
高度 25 mm
直径 12.5 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -25℃ ~ 105℃
其他
产品生命周期 Unknown
包装方式 Each
寿命（小时） 10000h @105℃
制造应用 Industrial, 电源管理, Portable Devices, 工业, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
EEUED2W150引脚图与封装图

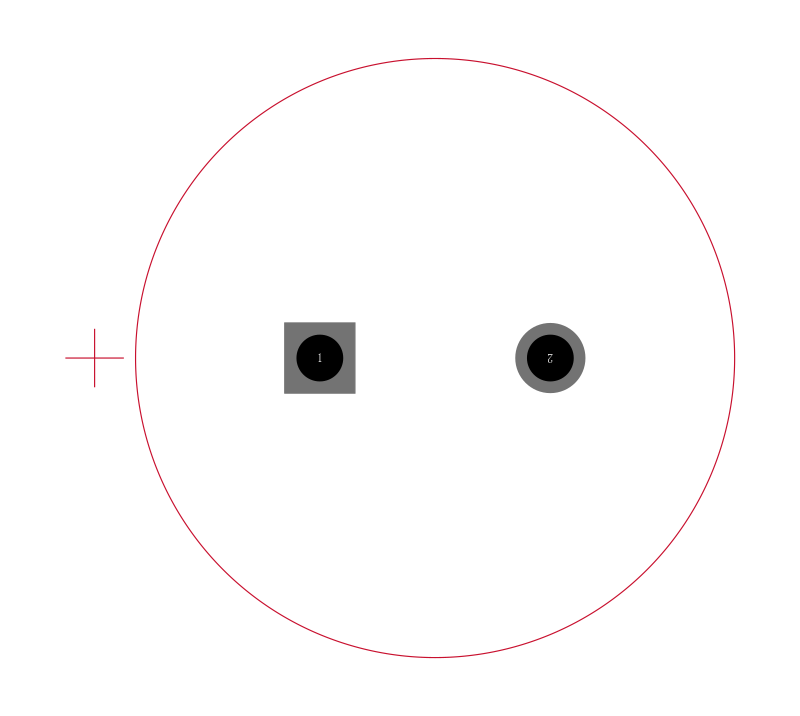

EEUED2W150引脚图

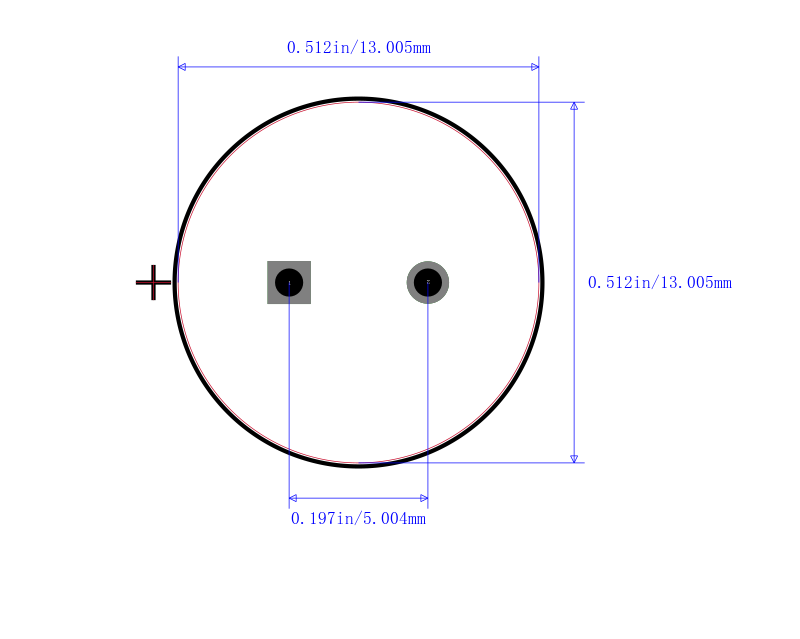

EEUED2W150封装图
EEUED2W150封装焊盘图
在线购买EEUED2W150
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| EEUED2W150 | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS EEUED2W150 铝电解电容, ED系列, 15 µF, ± 20%, 450 V, 12.5 mm, 径向引线 | 搜索库存 |
替代型号EEUED2W150
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EEUED2W150 品牌： Panasonic 松下 封装： 15µF 450V ±20% | 当前型号 | PANASONIC ELECTRONIC COMPONENTS EEUED2W150 铝电解电容, ED系列, 15 µF, ± 20%, 450 V, 12.5 mm, 径向引线 | 当前型号 |
| 型号： EEUEE2W150 品牌： 松下 封装： 15µF 450V ±20% | 类似代替 | PANASONIC ELECTRONIC COMPONENTS EEUEE2W150 铝电解电容, EE系列, 15 µF, ± 20%, 450 V, 12.5 mm, 径向引线 | EEUED2W150和EEUEE2W150的区别 |
| 型号： EKXG451ELL150MK25S 品牌： 贵弥功 封装： Radial 15uF 450V 20per | 功能相似 | Cap Aluminum Lytic 15uF 450V 20% 12.5 X 25mm Radial 5mm 240mA 10000H 105℃ Bulk | EEUED2W150和EKXG451ELL150MK25S的区别 |
| 型号： UCS2W150MHD1TO 品牌： 尼吉康 封装： | 功能相似 | Cap Aluminum Lytic 15uF 450V 20% 12.5 X 25mm Radial 5mm 600mA 10000H 105℃ Ammo | EEUED2W150和UCS2W150MHD1TO的区别 |
