ECA2DHG330中文资料参数规格
技术参数
额定电压DC 200 V
电容 33 µF
容差 ±20 %
纹波电流 190 mA
工作温度Max 105 ℃
工作温度Min -25 ℃
额定电压 200 V
封装参数
安装方式 Through Hole
引脚数 2
引脚间距 5 mm
外形尺寸
高度 20 mm
直径 12.5 mm
引脚间距 5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -25℃ ~ 105℃
其他
产品生命周期 Unknown
包装方式 Each
最小包装 500
寿命（小时） 1000h @105℃
制造应用 车用, Power Management, 消费电子产品, 电源管理, Portable Devices, Automotive, 便携式器材, Consumer Electronics, Industrial, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECA2DHG330引脚图与封装图
ECA2DHG330引脚图
ECA2DHG330封装图

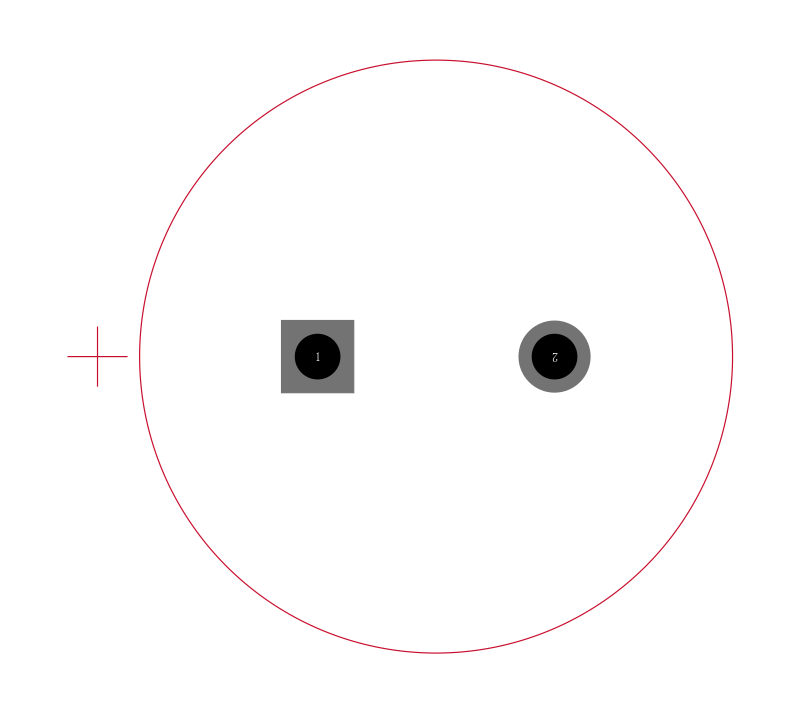

ECA2DHG330封装焊盘图
在线购买ECA2DHG330
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECA2DHG330 | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ECA2DHG330 铝电解电容, AEC-Q200 NHG系列, 33 µF, ± 20%, 200 V, 12.5 mm, 径向引线 | 搜索库存 |
替代型号ECA2DHG330
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECA2DHG330 品牌： Panasonic 松下 封装： 33uF 20per 200V | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ECA2DHG330 铝电解电容, AEC-Q200 NHG系列, 33 µF, ± 20%, 200 V, 12.5 mm, 径向引线 | 当前型号 |
| 型号： UPW2D330MHD1TO 品牌： 尼吉康 封装： 33F 200V 20per | 功能相似 | NICHICON UPW2D330MHD1TO 铝电解电容, 33uF, 200V, 径向引线 | ECA2DHG330和UPW2D330MHD1TO的区别 |
| 型号： EKMG201ELL330MK20S 品牌： 贵弥功 封装： 33µF 200V ±20% | 功能相似 | UNITED CHEMI-CON EKMG201ELL330MK20S 铝电解电容, 33uF, 200V, 径向引线 | ECA2DHG330和EKMG201ELL330MK20S的区别 |
| 型号： 200RX3033M10X20 品牌： Rubycon 封装： 33uF 200V 20per | 功能相似 | RUBYCON 200RX3033M10X20 铝电解电容, 微型, RX30系列, 33 µF, ± 20%, 200 V, 10 mm, 径向引线 | ECA2DHG330和200RX3033M10X20的区别 |
