额定电压DC 35.0 V
电容 100 µF
容差 ±20 %
纹波电流 210 mA
纹波电流高频 210mA @120Hz
纹波电流低频 357mA @10kHz
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 35 V
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
长度 11.2 mm
高度 11.2 mm
直径 6.30 mm
封装 Radial, CAN
引脚间距 2.5 mm
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Bulk
寿命（小时） 2000h @85℃
制造应用 工业, 车用, Industrial, 通用, Portable Devices, 便携式器材, 电源管理, Power Management, Automotive, 消费电子产品, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8532220020
ECA-1VM101引脚图
ECA-1VM101封装图

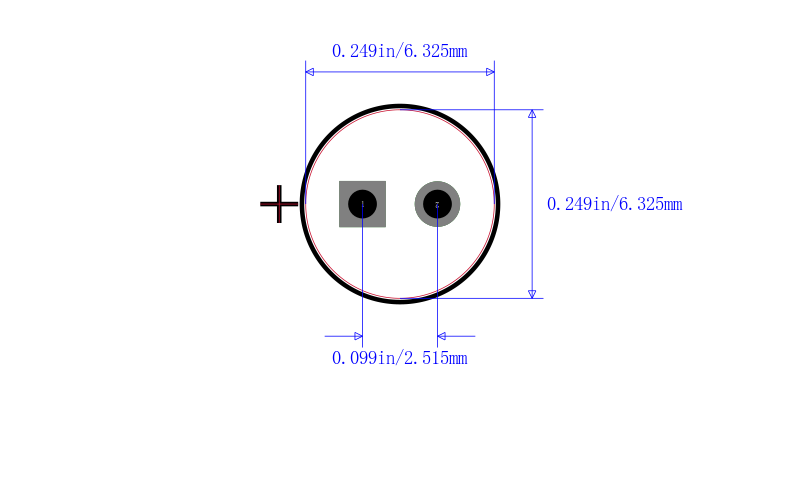

ECA-1VM101封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECA-1VM101 | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ECA-1VM101 铝电解电容, AEC-Q200 M系列, 100 µF, ± 20%, 35 V, 6.3 mm, 径向引线 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECA-1VM101 品牌： Panasonic 松下 封装： Radial 100uF 35V 20per | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ECA-1VM101 铝电解电容, AEC-Q200 M系列, 100 µF, ± 20%, 35 V, 6.3 mm, 径向引线 | 当前型号 |
| 型号： ECA1VAM101X 品牌： 松下 封装： 100µF 35V ±20% | 完全替代 | PANASONIC ELECTRONIC COMPONENTS ECA1VAM101X 铝电解电容, AM系列, 100 µF, ± 20%, 35 V, 6.3 mm, 径向引线 | ECA-1VM101和ECA1VAM101X的区别 |
| 型号： ECA1VHG101 品牌： 松下 封装： Radial 100uF 35V 20per | 类似代替 | PANASONIC ELECTRONIC COMPONENTS ECA1VHG101 铝电解电容, AEC-Q200 NHG系列, 100 µF, ± 20%, 35 V, 6.3 mm, 径向引线 | ECA-1VM101和ECA1VHG101的区别 |
| 型号： EEUHD1V101 品牌： 松下 封装： Radial 100F ±20% 35V | 类似代替 | PANASONIC ELECTRONIC COMPONENTS EEUHD1V101 铝电解电容, AEC-Q200 HD系列, 100 µF, ± 20%, 35 V, 6.3 mm, 径向引线 | ECA-1VM101和EEUHD1V101的区别 |
