ECA-2AHG4R7

ECA-2AHG4R7

数据手册.pdf
Panasonic(松下) 被动器件

ECA-HG 系列 100V 4.7 uF 5x11mm LS=2 mm 105ºC 散装 径向 电解电容

Cap Aluminum Lytic 4.7uF 100V 20% 5 X 11mm Radial 2mm 38mA 1000h 105°C Bulk


得捷:
CAP ALUM 4.7UF 20% 100V RADIAL


立创商城:
4.7uF ±20% 100V


艾睿:
Cap Aluminum Lytic 4.7uF 100V 20% 5 X 11mm Radial 2mm 38mA 1000h 105°C Automotive Bulk


Verical:
Cap Aluminum Lytic 4.7uF 100V 20% 5 X 11mm Radial 2mm 38mA 1000h 105C Automotive Bulk


Newark:
# PANASONIC ELECTRONIC COMPONENTS  ECA-2AHG4R7  Electrolytic Capacitor, 4.7 µF, 100 V, NHG Series, ± 20%, Radial Leaded, 5 mm


MASTER:
Cap Aluminum Lytic 4.7uF 100V 20% 5 X 11mm Radial 2mm 38mA 1000h 105°C Automotive Bulk


Electro Sonic:
Cap Aluminum Lytic 4.7uF 100V 20% 5 X 11mm Radial 2mm 38mA 1000h 105°C Automotive Bulk


ECA-2AHG4R7中文资料参数规格
技术参数

额定电压DC 100 V

电容 4.7 µF

容差 ±20 %

纹波电流 38 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 100 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 11.0 mm

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命(小时) 1000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8532220020

ECA-2AHG4R7引脚图与封装图
ECA-2AHG4R7引脚图

ECA-2AHG4R7引脚图

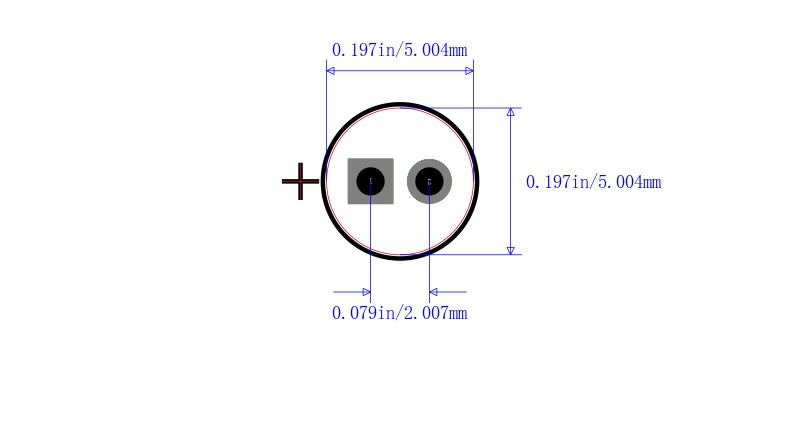

ECA-2AHG4R7封装图

ECA-2AHG4R7封装图

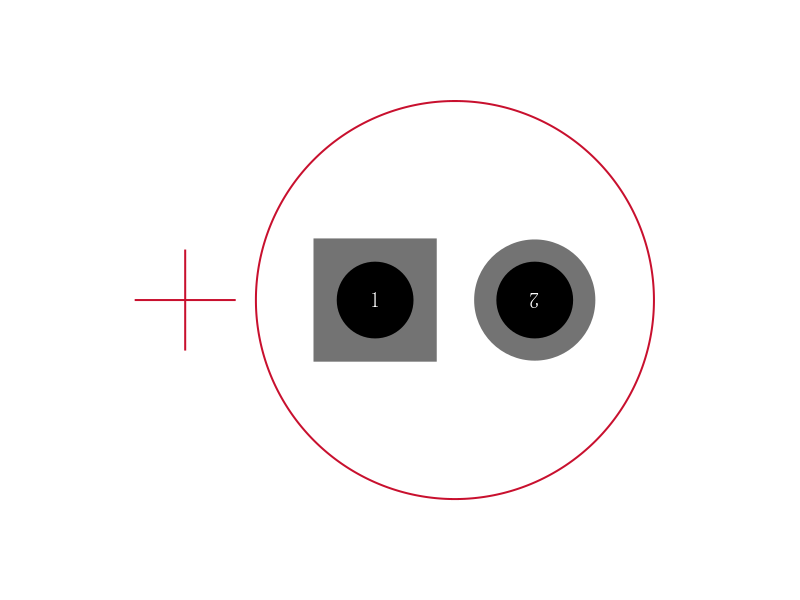

ECA-2AHG4R7封装焊盘图

ECA-2AHG4R7封装焊盘图

在线购买ECA-2AHG4R7
型号 制造商 描述 购买
ECA-2AHG4R7 Panasonic 松下 ECA-HG 系列 100V 4.7 uF 5x11mm LS=2 mm 105ºC 散装 径向 电解电容 搜索库存
替代型号ECA-2AHG4R7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ECA-2AHG4R7

品牌: Panasonic 松下

封装: Radial 4.7uF 100V 20per

当前型号

ECA-HG 系列 100V 4.7 uF 5x11mm LS=2 mm 105ºC 散装 径向 电解电容

当前型号

型号: UVR2A4R7MDD

品牌: 尼吉康

封装: Radial 4.7uF 100V 20per

功能相似

VR 系列 4.7 uF 100 V 20 % 通孔 径向 铝电解电容

ECA-2AHG4R7和UVR2A4R7MDD的区别

型号: SK100M4R70B2F0511

品牌: 国巨

封装:

功能相似

Cap Aluminum Lytic 4.7uF 100V 20% 5 X 11mm Radial 2mm 50mA 2000H 85C Bulk

ECA-2AHG4R7和SK100M4R70B2F0511的区别
