ERJ2RKF1502X

ERJ2RKF1502X

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ2RKF1502X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 15 kohm, 50 V, 0402 [1005公制], 100 mW, ± 1%

0402 格式器，ERJ2RK 系列 - 1% 5kΩ - 30kΩ

ERJ 2RK 0402 金属膜电阻器可提供轻型、紧凑的解决方案。 这些片式电阻器由三层电极、金属釉厚膜电阻元件构成，非常可靠。

适用于流动焊接和回流焊接

电阻容差为 ±1%

贴片机兼容

符合 AEC-Q200

### 标准

IEC 60115-8，JISC C 5201-8，EIAJ RC-2134B


立创商城:
15kΩ ±1% 100mW


欧时:
Panasonic ERJ2RK 系列 0.1W 15kΩ 厚膜 SMD电阻器 ERJ2RKF1502X, ±1%, ±100ppm/°C, 0402 封装


e络盟:
SMD片式电阻, 厚膜, 0402 [1005公制], 15 kohm, ERJ2R 系列, 50 V, 厚膜, 100 mW


安富利:
Res Thick Film 0402 15K Ohm 1% 1/10W ±100ppm/°C Molded SMD SMD Punched Carrier T/R


Newark:
# PANASONIC ELECTRONIC COMPONENTS  ERJ2RKF1502X  RES, THICK FILM, 15K, 1%, 0.1W, 0402


ERJ2RKF1502X中文资料参数规格
技术参数

额定电压DC 50.0 V

容差 ±1 %

额定功率 100 mW

产品系列 ERJ2R

电阻 15 kΩ

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

精度 ±0.5 %

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 500 µm

高度 0.35 mm

封装公制 1005

封装 0402

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 10000

制造应用 工业, 消费电子产品, 便携式器材, Automotive, Consumer Electronics, Power Management, Industrial, 车用, Portable Devices, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERJ2RKF1502X引脚图与封装图
ERJ2RKF1502X引脚图

ERJ2RKF1502X引脚图

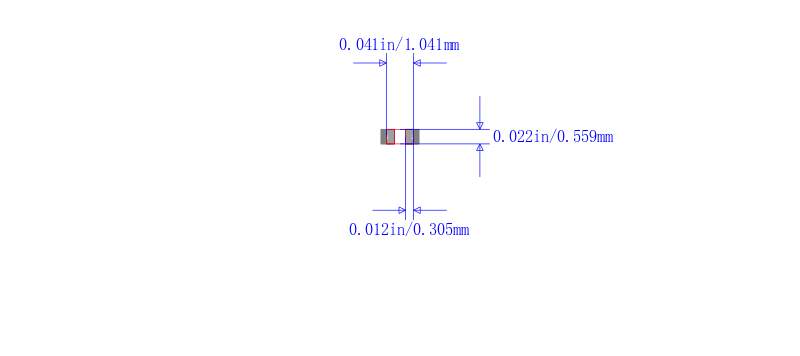

ERJ2RKF1502X封装图

ERJ2RKF1502X封装图

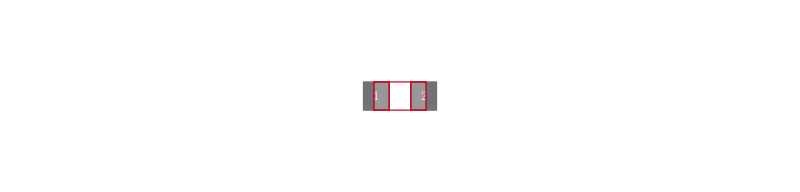

ERJ2RKF1502X封装焊盘图

ERJ2RKF1502X封装焊盘图
