ECOS2GP561EA中文资料参数规格
技术参数
额定电压DC 400 V
电容 560 µF
等效串联电阻ESR 0.326 Ω
容差 ±20 %
纹波电流 2690 mA
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 400 V
封装参数
安装方式 Through Hole
引脚数 2
引脚间距 10 mm
外形尺寸
长度 50.0 mm
高度 50 mm
直径 35.0 mm
脚长度 6.30 mm
引脚间距 10 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Bulk
寿命（小时） 3000h @85℃
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECOS2GP561EA引脚图与封装图

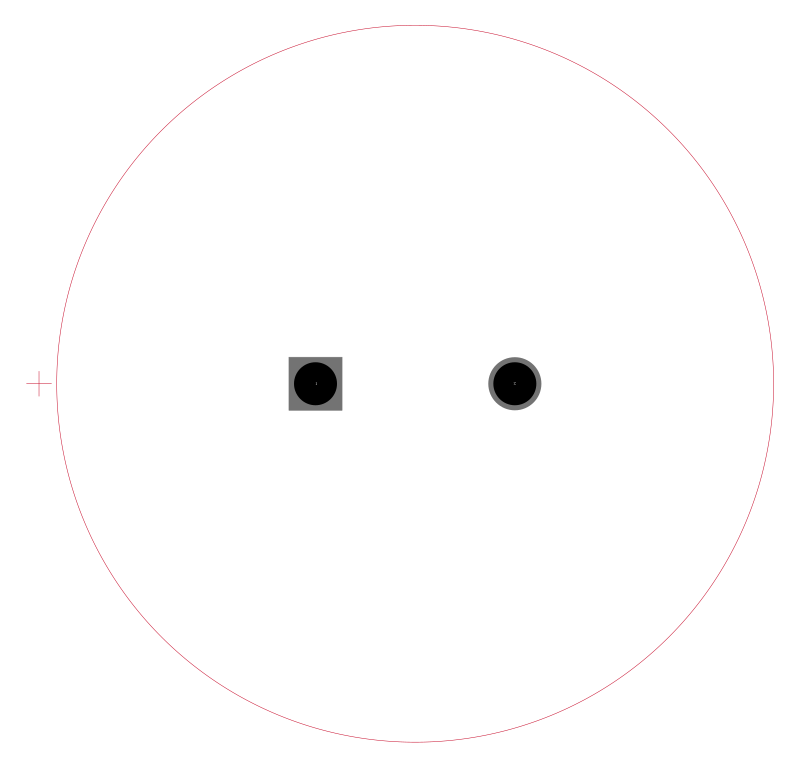

ECOS2GP561EA引脚图

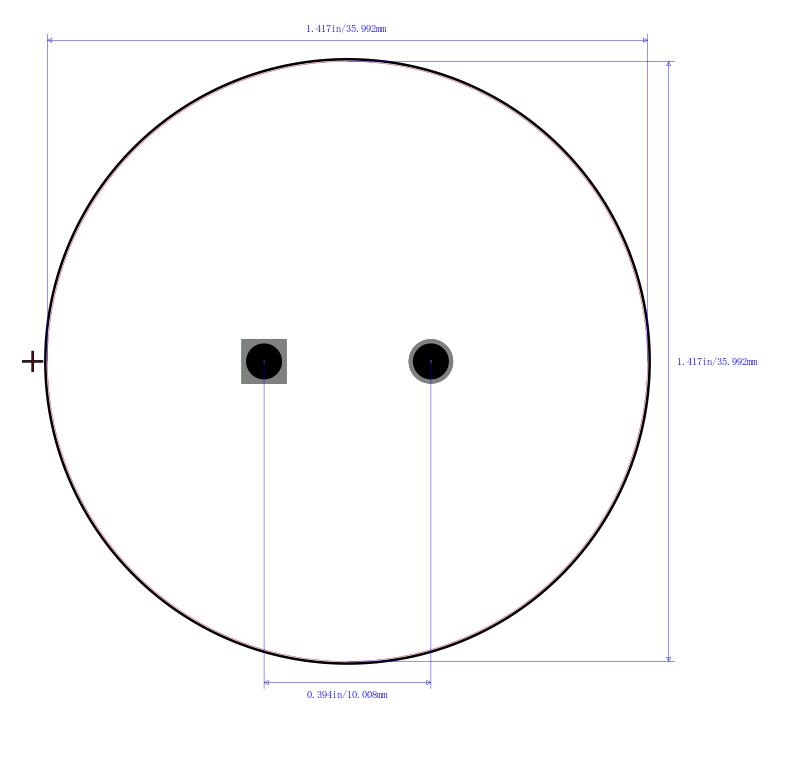

ECOS2GP561EA封装图
ECOS2GP561EA封装焊盘图
