ERJ6ENF1100V

ERJ6ENF1100V

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ6ENF1100V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 110 ohm, 150 V, 0805 [2012公制], 125 mW, ± 1%

0805 格式器，ERJ6EN 系列 - 1%（0Ω 至 999Ω）

ERJ6EN 系列 0805 片状电阻器,带有高度可靠的金属上釉厚膜电阻元件和 3 层电极。 轻便小巧的 ERJ6EN 系列电阻器与贴片机兼容，适用于回流焊接和流动焊接。

### 应用包括：

电信设备

收音机和录音机，TV 调谐器

摄像机，表，袖珍计算器

汽车工业

计算机，仪器


立创商城:
110Ω ±1% 125mW


欧时:
Panasonic ERJ6EN 系列 0.125W 110Ω 厚膜 SMD电阻器 ERJ6ENF1100V, ±1%, ±100ppm/°C, 0805 封装


e络盟:
SMD片式电阻, 厚膜, 0805 [2012公制], 110 ohm, ERJ6E 系列, 150 V, 厚膜, 125 mW


艾睿:
Res Thick Film 0805 110 Ohm 1% 0.125W1/8W ±100ppm/°C Pad SMD Automotive T/R


安富利:
Res Thick Film 0805 110 Ohm 1% 1/8W ±100ppm/°C Molded SMD SMD Punched Carrier T/R


Verical:
Res Thick Film 0805 110 Ohm 1% 0.125W1/8W ±100ppm/C Pad SMD Automotive T/R


ERJ6ENF1100V中文资料参数规格
技术参数

额定电压DC 150 V

容差 ±1 %

额定功率 125 mW

产品系列 ERJ6E

电阻 110 Ω

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 150 V

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.6 mm

封装公制 2012

封装 0805

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

最小包装 5000

制造应用 车用, 电源管理, Consumer Electronics, 工业, 消费电子产品, Power Management, Portable Devices, Automotive, Industrial, 便携式器材

符合标准

RoHS标准

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERJ6ENF1100V引脚图与封装图

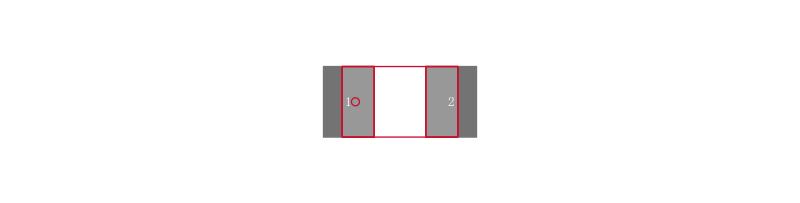

ERJ6ENF1100V引脚图

ERJ6ENF1100V引脚图

ERJ6ENF1100V封装图

ERJ6ENF1100V封装图

ERJ6ENF1100V封装焊盘图

ERJ6ENF1100V封装焊盘图

在线购买ERJ6ENF1100V
型号 制造商 描述 购买
ERJ6ENF1100V Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  ERJ6ENF1100V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 110 ohm, 150 V, 0805 [2012公制], 125 mW, ± 1% 搜索库存
替代型号ERJ6ENF1100V
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ6ENF1100V

品牌： Panasonic 松下

封装： 0805 110ohms 125mW 1per

当前型号

PANASONIC ELECTRONIC COMPONENTS  ERJ6ENF1100V  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 110 ohm, 150 V, 0805 [2012公制], 125 mW, ± 1%

当前型号

型号： CRCW0805110RFKEA

品牌： 威世

封装： 0805 110ohms 125mW 1per

类似代替

VISHAY  CRCW0805110RFKEA.  片式电阻器, 表面贴装, 厚膜, AEC-Q200 CRCW系列, 110 ohm, 150 V, 0805 [2012公制], 125 mW, ± 1%

ERJ6ENF1100V和CRCW0805110RFKEA的区别

型号： MCWR08X1100FTL

品牌： Multicomp

封装： 0805 110ohms 125mW 1per

类似代替

MULTICOMP  MCWR08X1100FTL  片式电阻器, 表面贴装, 厚膜, MCWR系列, 110 ohm, 150 V, 0805 [2012公制], 125 mW, ± 1%

ERJ6ENF1100V和MCWR08X1100FTL的区别

型号： RK73H2ATTD1100F

品牌： Speer

封装：

类似代替

KOA SPEER ELECTRONICS  RK73H2ATTD1100F  片式电阻器, 表面贴装, 厚膜, RK73H系列, 110 ohm, 150 V, 0805 [2012公制], 125 mW, ± 1%

ERJ6ENF1100V和RK73H2ATTD1100F的区别
