ERJ-M1WTJ1M5U

ERJ-M1WTJ1M5U

数据手册.pdf
Panasonic(松下) 电子元器件分类

ERJM1W 系列 2512 1.5 mΩ ±5% 350±100 ppm/°C 电流检测 金属板 电阻

1.5 mOhms ±5% 1W 芯片 2512(6432 公制) 电流检测 金属元素


得捷:
RES 0.0015 OHM 5% 1W 2512


贸泽:
Current Sense Resistors - SMD 2512 1.5mohm 5%


艾睿:
Res Metal Plate 2512 0.0015 Ohm 5% 1W 250ppm/°C to 450ppm/°C Pad SMD Automotive T/R


Verical:
Res Metal Plate 2512 0.0015 Ohm 5% 1W 250ppm/C to 450ppm/C Pad SMD Automotive T/R


Electro Sonic:
Res Metal Plate 2512 0.0015 Ohm 5% 1W 250ppm/°C to 450ppm/°C Pad SMD Automotive T/R


Win Source:
RES SMD 0.0015 OHM 5% 1W 2512


ERJ-M1WTJ1M5U中文资料参数规格
技术参数

容差 ±5 %

额定功率 1 W

电阻 0.0015 Ω

阻值偏差 ±5 %

工作温度Max 170 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装公制 6432

封装 2512

外形尺寸

长度 6.4 mm

宽度 3.2 mm

高度 0.8 mm

封装公制 6432

封装 2512

物理参数

工作温度 -55℃ ~ 170℃

温度系数 250ppm/℃ ~ 450ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ERJ-M1WTJ1M5U引脚图与封装图
ERJ-M1WTJ1M5U引脚图

ERJ-M1WTJ1M5U引脚图

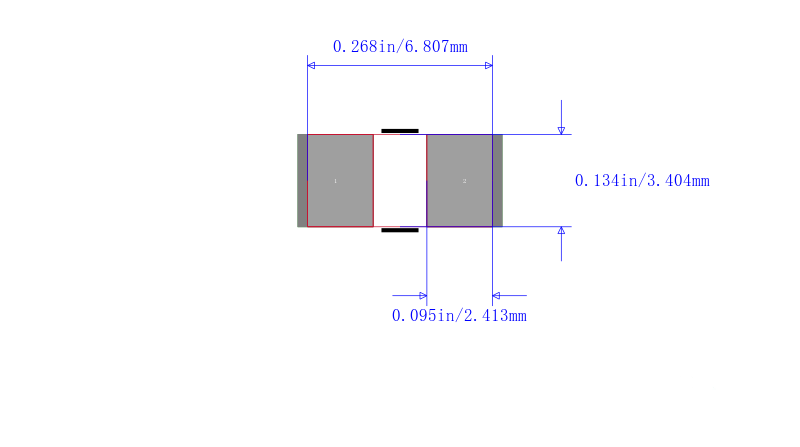

ERJ-M1WTJ1M5U封装图

ERJ-M1WTJ1M5U封装图

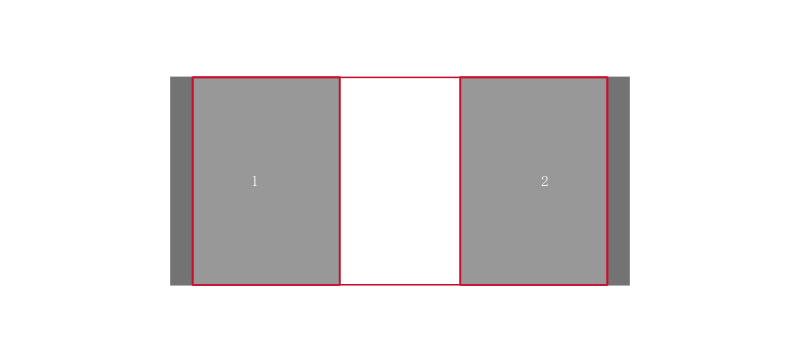

ERJ-M1WTJ1M5U封装焊盘图

ERJ-M1WTJ1M5U封装焊盘图

在线购买ERJ-M1WTJ1M5U
型号 制造商 描述 购买
ERJ-M1WTJ1M5U Panasonic 松下 ERJM1W 系列 2512 1.5 mΩ ±5% 350±100 ppm/°C 电流检测 金属板 电阻 搜索库存
替代型号ERJ-M1WTJ1M5U
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ERJ-M1WTJ1M5U

品牌: Panasonic 松下

封装: 2512 1.5Mohms 5per 1W

当前型号

ERJM1W 系列 2512 1.5 mΩ ±5% 350±100 ppm/°C 电流检测 金属板 电阻

当前型号

型号: ERJ-M1WTF1M5U

品牌: 松下

封装: 2512 1.5mohms 1W 1per

类似代替

PANASONIC ELECTRONIC COMPONENTS  ERJ-M1WTF1M5U  厚膜电阻, 0.0015Ω, 1W, ±1%

ERJ-M1WTJ1M5U和ERJ-M1WTF1M5U的区别
