EDZTE6122B
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
EDZTE6122B中文资料参数规格
技术参数
额定电压DC 22.0 V
容差 ±2 %
额定功率 150 mW
耗散功率 0.15 W
测试电流 5 mA
稳压值 22 V
额定功率Max 150 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 150 mW
封装参数
安装方式 Surface Mount
引脚数 2
封装 SOD-523-2
外形尺寸
长度 1.2 mm
宽度 0.8 mm
高度 0.6 mm
封装 SOD-523-2
物理参数
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Not Recommended
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
EDZTE6122B引脚图与封装图

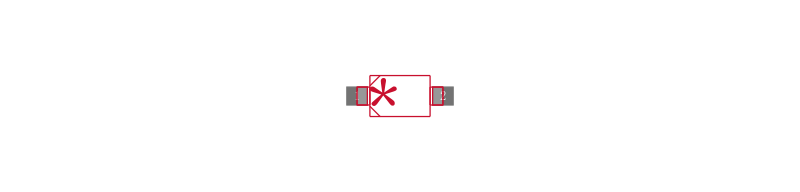

EDZTE6122B引脚图
EDZTE6122B封装图
EDZTE6122B封装焊盘图
在线购买EDZTE6122B
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| EDZTE6122B | ROHM Semiconductor 罗姆半导体 | EDZTE6122B 系列 150 mW 22 V 表面贴装 齐纳二极管 - SOD-523 | 搜索库存 |
替代型号EDZTE6122B
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EDZTE6122B 品牌： ROHM Semiconductor 罗姆半导体 封装： EMD 22V | 当前型号 | EDZTE6122B 系列 150 mW 22 V 表面贴装 齐纳二极管 - SOD-523 | 当前型号 |
| 型号： EDZVT2R22B 品牌： 罗姆半导体 封装： SC-79 | 功能相似 | 二极管与整流器 | EDZTE6122B和EDZVT2R22B的区别 |
| 型号： BZX84C22T-7-F 品牌： 美台 封装： SOT-523 | 功能相似 | 齐纳稳压器 | EDZTE6122B和BZX84C22T-7-F的区别 |
