EDZTE6116B
数据手册.pdf
ROHM Semiconductor
罗姆半导体
分立器件
EDZTE6116B中文资料参数规格
技术参数
额定电压DC 16.0 V
容差 ±2 %
额定功率 150 mW
针脚数 2
耗散功率 150 mW
测试电流 5 mA
稳压值 16 V
额定功率Max 150 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 150 mW
封装参数
安装方式 Surface Mount
引脚数 2
封装 SOD-523
外形尺寸
长度 1.2 mm
宽度 0.8 mm
高度 0.6 mm
封装 SOD-523
物理参数
工作温度 -55℃ ~ 150℃
其他
产品生命周期 Not For New Designs
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
EDZTE6116B引脚图与封装图

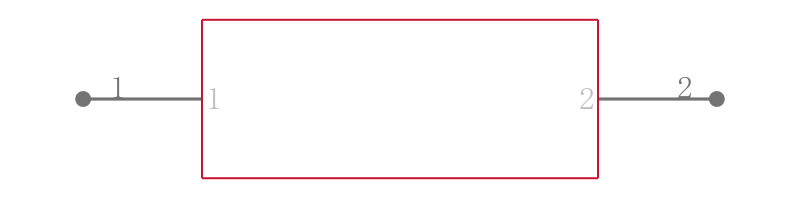

EDZTE6116B引脚图

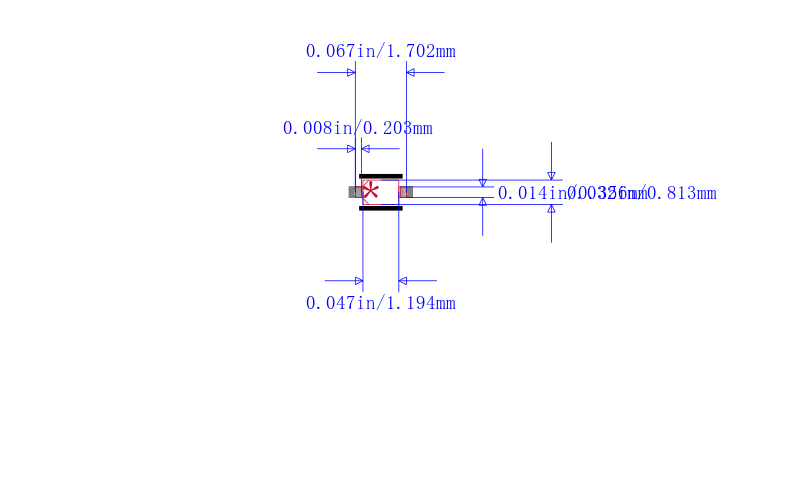

EDZTE6116B封装图

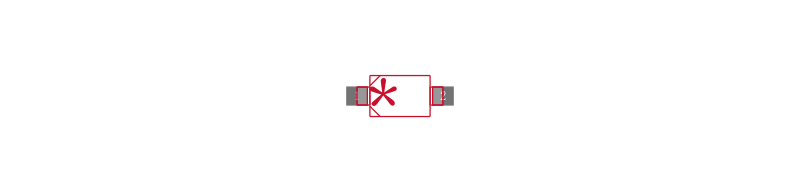

EDZTE6116B封装焊盘图
在线购买EDZTE6116B
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| EDZTE6116B | ROHM Semiconductor 罗姆半导体 | ROHM EDZTE6116B 单管二极管 齐纳, 16 V, 150 mW, SOD-523, 2 引脚, 150 °C | 搜索库存 |
替代型号EDZTE6116B
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EDZTE6116B 品牌： ROHM Semiconductor 罗姆半导体 封装： SOD523 16V | 当前型号 | ROHM EDZTE6116B 单管二极管 齐纳, 16 V, 150 mW, SOD-523, 2 引脚, 150 °C | 当前型号 |
| 型号： EDZVT2R16B 品牌： 罗姆半导体 封装： SC-79 | 完全替代 | ROHM EDZVT2R16B 单管二极管 齐纳, 外延平面, 16 V, 150 mW, SOD-523, 2 引脚, 150 °C 新 | EDZTE6116B和EDZVT2R16B的区别 |
| 型号： BZX84C16T-7-F 品牌： 美台 封装： SOT-523 | 功能相似 | DIODE ZENER 16V 150mW SOT523 | EDZTE6116B和BZX84C16T-7-F的区别 |
| 型号： KDZ16EVY 品牌： KEC株式会社 封装： | 功能相似 | Zener Diode, 16.18V VZ, 2.04%, 0.15W, Silicon, Unidirectional, ESC, 2 PIN | EDZTE6116B和KDZ16EVY的区别 |
