ERJ-1TNF1501U

ERJ-1TNF1501U

数据手册.pdf
Panasonic(松下) 电子元器件分类

ERJ 系列 2512 1.5 kΩ ±1% 1 W ±100 ppm/°C 厚膜 贴片电阻

1.5 kOhms ±1% 1W 芯片 2512(6432 公制) 汽车级AEC-Q200 厚膜


立创商城:
1.5kΩ ±1% 1W


得捷:
RES SMD 1.5K OHM 1% 1W 2512


贸泽:
Thick Film Resistors - SMD 1.5K OHM 1%


艾睿:
Res Thick Film 2512 1.5K Ohm 1% 1W ±100ppm/°C Pad SMD Automotive T/R


Verical:
Res Thick Film 2512 1.5K Ohm 1% 1W ±100ppm/C Molded SMD Automotive T/R


MASTER:
Res Thick Film 2512 1.5K Ohm 1% 1W ±100ppm/°C Pad SMD Automotive T/R


Online Components:
Res Thick Film 2512 1.5K Ohm 1% 1W ±100ppm/°C Pad SMD Automotive T/R


Electro Sonic:
Res Thick Film 2512 1.5K Ohm 1% 1W ±100ppm/°C Pad SMD Automotive T/R


ERJ-1TNF1501U中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±1 %

额定功率 1 W

电阻 1.5 kΩ

阻值偏差 ±1 %

额定电压 200 V

封装参数

安装方式 Surface Mount

封装公制 6432

封装 2512

外形尺寸

长度 6.4 mm

宽度 3.2 mm

高度 0.6 mm

封装公制 6432

封装 2512

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8533210030

ERJ-1TNF1501U引脚图与封装图

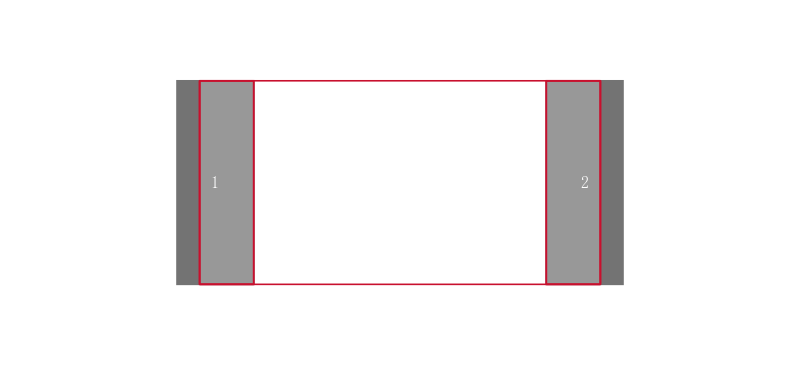

ERJ-1TNF1501U引脚图

ERJ-1TNF1501U引脚图

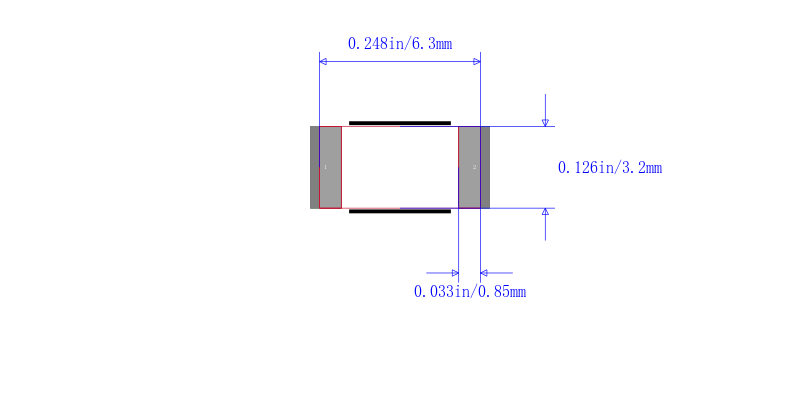

ERJ-1TNF1501U封装图

ERJ-1TNF1501U封装图

ERJ-1TNF1501U封装焊盘图

ERJ-1TNF1501U封装焊盘图

在线购买ERJ-1TNF1501U
型号 制造商 描述 购买
ERJ-1TNF1501U Panasonic 松下 ERJ 系列 2512 1.5 kΩ ±1% 1 W ±100 ppm/°C 厚膜 贴片电阻 搜索库存
替代型号ERJ-1TNF1501U
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ERJ-1TNF1501U

品牌: Panasonic 松下

封装: 2512 1.5kohms 1per 1W 200V

当前型号

ERJ 系列 2512 1.5 kΩ ±1% 1 W ±100 ppm/°C 厚膜 贴片电阻

当前型号

型号: ERJ-1TYJ152U

品牌: 松下

封装: 2512 1.5kohms 1W 5per

类似代替

PANASONIC ELECTRONIC COMPONENTS ERJ-1TYJ152U SMD Chip Resistor, Thick Film, 1.5KΩ, 200V, 2512 [6432 Metric], 1W, ± 5%, ERJ1T Series

ERJ-1TNF1501U和ERJ-1TYJ152U的区别
