ERA6AEB161V

ERA6AEB161V

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERA6AEB161V  片式电阻器, 表面贴装, 薄膜, AEC-Q200 ERA系列, 160 ohm, 100 V, 0805 [2012公制], 125 mW, ± 0.1%

ERA 系列尺寸 0805 0.125W 0.1% 25ppm 金属膜片式器，47Ω → 976Ω

Panasonic 的 ERA 6A 金属膜电阻器在高湿度和高温环境下提供稳定性，同时保持高精确度。 该系列的 0805 芯片电阻器提供高性能的解决方案。

符合 AEC-Q200

小电阻温度系数

小电阻容差

极佳的线性和低电流噪声

0.125 W 功率额定值

### 应用

这些金属膜电阻器符合 AEC-Q200 标准，适用于汽车应用。

阻值范围 | 47Ω → 1MΩ

---|---

70°C 时功率 | 0.125W

电阻容差 | 0.1%

温度系数 | ±25ppm/°C

工作温度 | -55 → 155°C

工作电压 | 100V

过载电压 | 200V

长度 | 2 mm

宽度 | 1.25 mm

### 标准

IEC 60115-8, JIS C 5201-8, EIAJ RC-2133B

ERA6AEB161V中文资料参数规格
技术参数

额定电压DC 100 V

容差 ±0.1 %

额定功率 125 mW

产品系列 ERA6A

电阻 160 Ω

阻值偏差 ±0.1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 100 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.5 mm

封装公制 2012

封装 0805

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±25 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 5000

制造应用 工业, 车用, Industrial, 便携式器材, 电源管理, Consumer Electronics, Power Management, Automotive, 消费电子产品, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERA6AEB161V引脚图与封装图

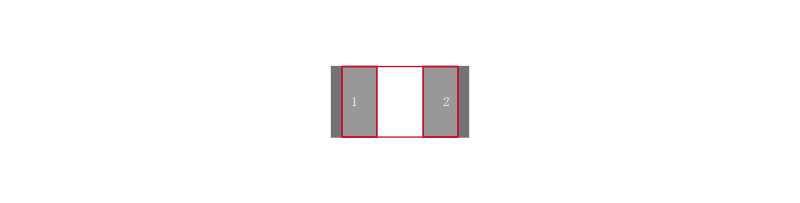

ERA6AEB161V引脚图

ERA6AEB161V引脚图

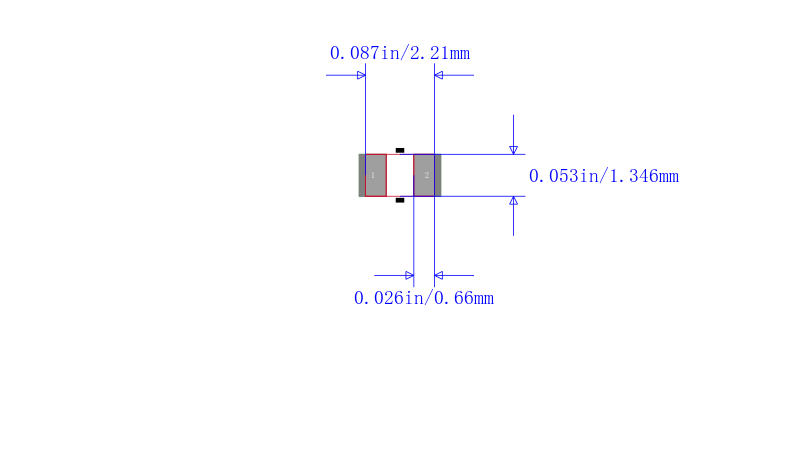

ERA6AEB161V封装图

ERA6AEB161V封装图

ERA6AEB161V封装焊盘图

ERA6AEB161V封装焊盘图

在线购买ERA6AEB161V
型号 制造商 描述 购买
ERA6AEB161V Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  ERA6AEB161V  片式电阻器, 表面贴装, 薄膜, AEC-Q200 ERA系列, 160 ohm, 100 V, 0805 [2012公制], 125 mW, ± 0.1% 搜索库存
替代型号ERA6AEB161V
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERA6AEB161V

品牌： Panasonic 松下

封装： 160ohms 125mW 0.1per

当前型号

PANASONIC ELECTRONIC COMPONENTS  ERA6AEB161V  片式电阻器, 表面贴装, 薄膜, AEC-Q200 ERA系列, 160 ohm, 100 V, 0805 [2012公制], 125 mW, ± 0.1%

当前型号

型号： MCWF08R1600BTL

品牌： Multicomp

封装： 160ohms 0.125W0.125W 0.1per

功能相似

MULTICOMP  MCWF08R1600BTL  片式电阻器, 表面贴装, 薄膜, WF08R系列, 160 ohm, 150 V, 0805 [2012公制], 125 mW, ± 0.1%

ERA6AEB161V和MCWF08R1600BTL的区别
