ERJ-S1TJ204U

ERJ-S1TJ204U

数据手册.pdf
Panasonic(松下) 电子元器件分类

Res Thick Film 2512 200KΩ 5% 1W ±200ppm/℃ Molded SMD SMD Embossed Carrier T/R

200 kOhms ±5% 1W 芯片 2512(6432 公制) 耐硫,汽车级 AEC-Q200 汽车认证 厚膜


得捷:
RES SMD 200K OHM 5% 1W 2512


艾睿:
Res Thick Film 2512 200K Ohm 5% 1W ±200ppm/°C Sulfur Resistant Pad SMD Automotive T/R


富昌:
ERJ Series 2512 200 kOhm ±5% 1 W ±100 ppm/°C Anti-Sulfur Thick Film Resistor


立创商城:
200kΩ ±5% 1W


Verical:
Res Thick Film 2512 200K Ohm 5% 1W ±200ppm/C Sulfur Resistant Pad SMD Automotive T/R


MASTER:
Res Thick Film 2512 200K Ohm 5% 1W ±200ppm/°C Sulfur Resistant Pad SMD Automotive T/R


Online Components:
Res Thick Film 2512 200K Ohm 5% 1W ±200ppm/°C Sulfur Resistant Pad SMD Automotive T/R


Electro Sonic:
Res Thick Film 2512 200K Ohm 5% 1W ±200ppm/°C Sulfur Resistant Pad SMD Automotive T/R


ERJ-S1TJ204U中文资料参数规格
技术参数

额定电压DC 400 V

额定电流 2.00 A

容差 ±5 %

额定功率 1 W

电阻 200 kΩ

阻值偏差 ±5 %

工作温度Max 155 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装公制 6432

封装 2512

外形尺寸

长度 6.40 mm

宽度 3.20 mm

高度 0.6 mm

封装公制 6432

封装 2512

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8533210030

ERJ-S1TJ204U引脚图与封装图
ERJ-S1TJ204U引脚图

ERJ-S1TJ204U引脚图

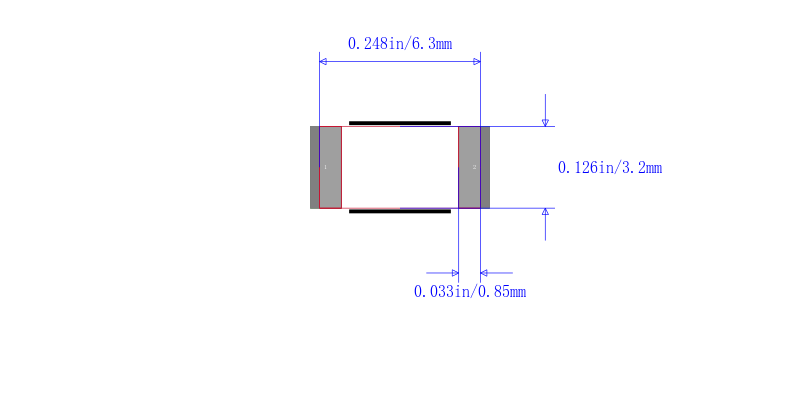

ERJ-S1TJ204U封装图

ERJ-S1TJ204U封装图

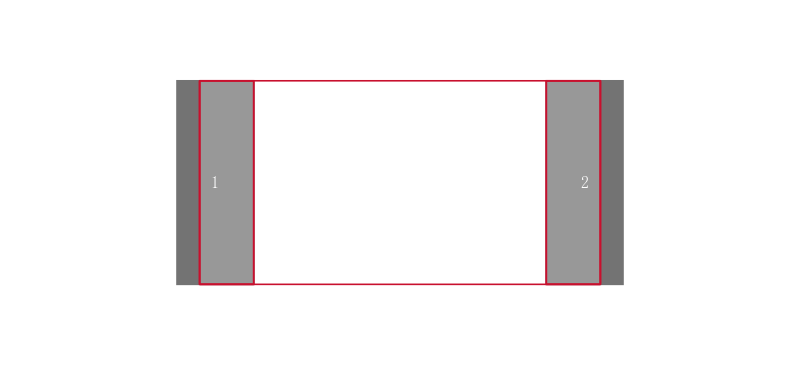

ERJ-S1TJ204U封装焊盘图

ERJ-S1TJ204U封装焊盘图

在线购买ERJ-S1TJ204U
型号 制造商 描述 购买
ERJ-S1TJ204U Panasonic 松下 Res Thick Film 2512 200KΩ 5% 1W ±200ppm/℃ Molded SMD SMD Embossed Carrier T/R 搜索库存
