ERA-6YEB122V

ERA-6YEB122V

数据手册.pdf
Panasonic(松下) 电子元器件分类

Res Metal Film 0805 1.2KΩ 0.1% 0.125W1/8W ±25ppm/℃ Pad SMD T/R

1.2 kOhms ±0.1% 0.125W，1/8W 芯片 0805（2012 公制） - 薄膜


得捷:
RES SMD 1.2K OHM 0.1% 1/8W 0805


贸泽:
Thin Film Resistors - SMD 0805 1.2Kohm 1/10W .1% 25ppm AEC-Q200


艾睿:
The ERA-6YEB122V fixed single surface-mount resistor from Panasonic makes it easy to add resistors to your circuit board. This product has a resistance value of 1.2K Ohm. This part has a power rating of 0.125 1/8 W. Its temperature coefficient is ±25 ppm/°C. This product will be shipped in tape and reel packaging so that components can be mounted effectively. This product is 2 mm long, 0.5 mm tall and 1.25 mm deep. This device utilizes metal film technology. This part has an operating temperature of -55 to 125 °C.


Electro Sonic:
Res Metal Film 0805 1.2K Ohm 0.1% 0.125W1/8W ±25ppm/°C Pad SMD Automotive T/R


ERA-6YEB122V中文资料参数规格
技术参数

额定电压DC 100 V

额定功率 0.125 W

电阻 1.2 KΩ

阻值偏差 ±0.1 %

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 100 V

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.5 mm

封装公制 2012

封装 0805

物理参数

工作温度 55℃ ~ 125℃

温度系数 ±25 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ERA-6YEB122V引脚图与封装图

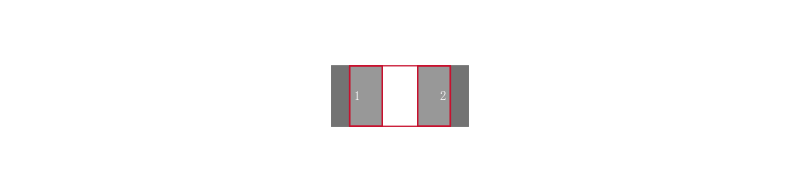

ERA-6YEB122V引脚图

ERA-6YEB122V引脚图

ERA-6YEB122V封装图

ERA-6YEB122V封装图

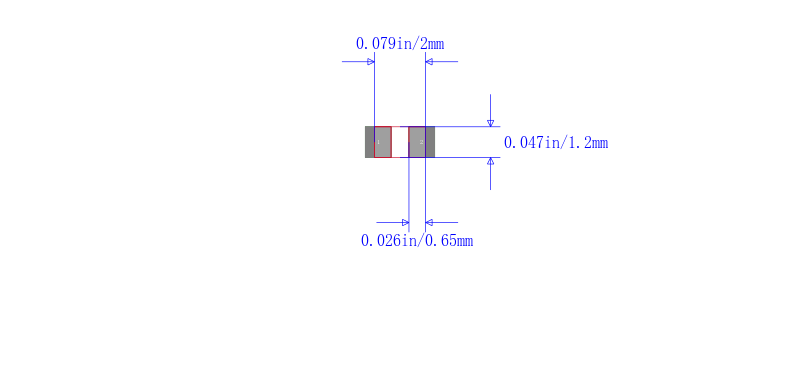

ERA-6YEB122V封装焊盘图

ERA-6YEB122V封装焊盘图

在线购买ERA-6YEB122V
型号 制造商 描述 购买
ERA-6YEB122V Panasonic 松下 Res Metal Film 0805 1.2KΩ 0.1% 0.125W1/8W ±25ppm/℃ Pad SMD T/R 搜索库存
替代型号ERA-6YEB122V
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERA-6YEB122V

品牌： Panasonic 松下

封装： 0805 1.2kohms 0.1per 100mW 100V

当前型号

Res Metal Film 0805 1.2KΩ 0.1% 0.125W1/8W ±25ppm/℃ Pad SMD T/R

当前型号

型号： ERA-6AEB122V

品牌： 松下

封装： 0805 1.2kΩ 125mW ±0.1%

类似代替

PANASONIC ELECTRONIC COMPONENTS ERA6AEB122V SMD Chip Resistor, Thin Film, 1.2KΩ, 100V, 0805 [2012 Metric], 0.125W1/8W, 0.1%, ERA Series

ERA-6YEB122V和ERA-6AEB122V的区别
