ERJ-14NF7501U
数据手册.pdfPanasonic(松下)
电子元器件分类
ERJ-14NF7501U中文资料参数规格
技术参数
额定电压DC 200 V
容差 ±1 %
额定功率 0.5 W
电阻 7.5 kΩ
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
封装公制 3225
封装 1210
外形尺寸
长度 3.20 mm
宽度 2.50 mm
高度 0.6 mm
封装公制 3225
封装 1210
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ERJ-14NF7501U引脚图与封装图
ERJ-14NF7501U引脚图
ERJ-14NF7501U封装图

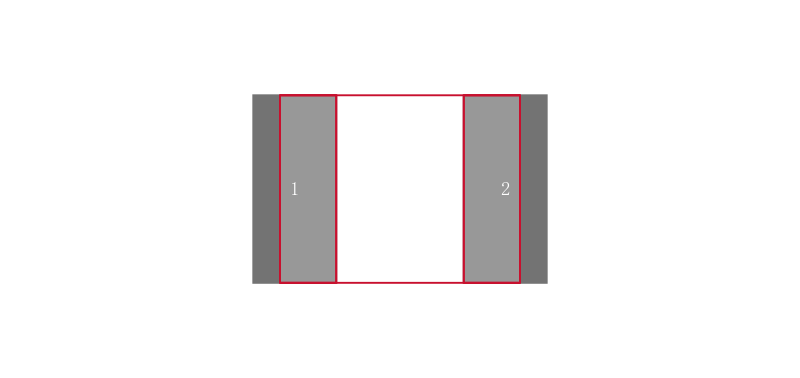

ERJ-14NF7501U封装焊盘图
在线购买ERJ-14NF7501U
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ-14NF7501U | Panasonic 松下 | ERJ 系列 1210 7.5 kΩ ±1% 0.5 W ±100 ppm/°C 厚膜 贴片电阻 | 搜索库存 |
替代型号ERJ-14NF7501U
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ-14NF7501U 品牌： Panasonic 松下 封装： 1210 7.5kohms 1per 500mW 200V | 当前型号 | ERJ 系列 1210 7.5 kΩ ±1% 0.5 W ±100 ppm/°C 厚膜 贴片电阻 | 当前型号 |
| 型号： ERJ-14YJ752U 品牌： 松下 封装： 1210 7.5kohms 5per 500mW 200V | 类似代替 | Res Thick Film 1210 7.5KΩ 5% 0.5W1/2W ±200ppm/℃ Pad SMD Automotive T/R | ERJ-14NF7501U和ERJ-14YJ752U的区别 |
