ERJ-S08F2400V

ERJ-S08F2400V

数据手册.pdf
Panasonic(松下) 电子元器件分类

Res Thick Film 1206 240Ω 1% 0.25W1/4W ±100ppm/℃ Sulfur Resistant Pad SMD Automotive T/R

±1% 0.25W，1/4W 芯片 1206（3216 公制） 耐硫，汽车级 AEC-Q200 汽车认证 厚膜


得捷:
RES SMD 240 OHM 1% 1/4W 1206


艾睿:
Res Thick Film 1206 240 Ohm 1% 0.25W1/4W


Verical:
Res Thick Film 1206 240 Ohm 1% 0.25W1/4W ±100ppm/C Sulfur Resistant Pad SMD Automotive T/R


MASTER:
Res Thick Film 1206 240 Ohm 1% 0.25W1/4W ±100ppm/°C Sulfur Resistant Pad SMD Automotive T/R


Online Components:
Res Thick Film 1206 240 Ohm 1% 0.25W1/4W ±100ppm/°C Sulfur Resistant Pad SMD Automotive T/R


Electro Sonic:
Res Thick Film 1206 240 Ohm 1% 0.25W1/4W ±100ppm/°C Sulfur Resistant Pad SMD Automotive T/R


ERJ-S08F2400V中文资料参数规格
技术参数

额定电压DC 200 V

额定电流 2.00 A

额定功率 0.25 W

电阻 240 Ω

阻值偏差 ±1 %

封装参数

安装方式 Surface Mount

封装公制 3216

封装 1206

外形尺寸

长度 3.20 mm

宽度 1.60 mm

高度 0.6 mm

封装公制 3216

封装 1206

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8533210030

ERJ-S08F2400V引脚图与封装图

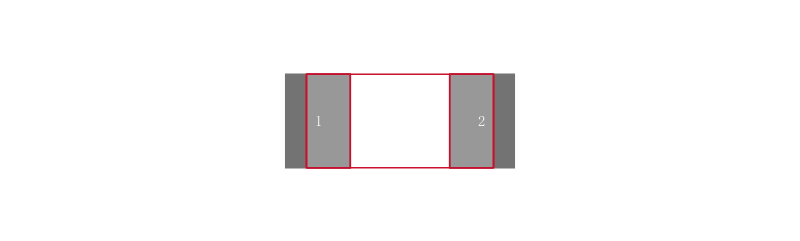

ERJ-S08F2400V引脚图

ERJ-S08F2400V引脚图

ERJ-S08F2400V封装图

ERJ-S08F2400V封装图

ERJ-S08F2400V封装焊盘图

ERJ-S08F2400V封装焊盘图

在线购买ERJ-S08F2400V
型号 制造商 描述 购买
ERJ-S08F2400V Panasonic 松下 Res Thick Film 1206 240Ω 1% 0.25W1/4W ±100ppm/℃ Sulfur Resistant Pad SMD Automotive T/R 搜索库存
替代型号ERJ-S08F2400V
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ-S08F2400V

品牌： Panasonic 松下

封装： 1206 240ohms 1per 250mW 200V

当前型号

Res Thick Film 1206 240Ω 1% 0.25W1/4W ±100ppm/℃ Sulfur Resistant Pad SMD Automotive T/R

当前型号

型号： CRCW1206240RFKEA

品牌： 威世

封装： 1206 240Ω 1 4W ±1%

类似代替

1206 格式 CRCW 系列 - 1% Paper T/R（0Ω 至 9.09kΩ）高品质陶瓷金属上釉 保护盖上釉 极好的稳定性（70 °C 时，ΔR/R ≤ 1 % 1000 小时） 镍挡板层无铅焊接触点 纯锡镀层与无铅和含铅焊接工艺兼容Power at 70°C | 0.25W ---|--- Resistance Tolerance | 1% Temperature Coefficient | 100 ppm/°C Operating Temperature | -55 → 155 °C Max.Operating Voltage | 200 V Dimensions LxWxT | 3.2 x 1.6 x 0.55mm

ERJ-S08F2400V和CRCW1206240RFKEA的区别

型号： MCR18EZPF2400

品牌： 罗姆半导体

封装： 1206 240Ω 125mW ±1%

类似代替

1206 240Ω ±1% 0.25W1/4W ±100ppm/℃

ERJ-S08F2400V和MCR18EZPF2400的区别

型号： RMCF1206FT240R

品牌： Stackpole Electronics

封装： 1206 240ohms 250mW 1per

类似代替

1206 240Ω ±1% 0.25W1/4W ±100ppm/℃

ERJ-S08F2400V和RMCF1206FT240R的区别
