ERJ-14NF15R0U

ERJ-14NF15R0U

数据手册.pdf
Panasonic(松下) 被动器件

ERJ 系列 1210 15 Ω ±1% 0.5 W ±100 ppm/°C 模压 厚膜 贴片电阻

Res Thick Film 1210 15 Ohm 1% 0.5W1/2W ±100ppm/°C Pad SMD Automotive T/R


立创商城:
15Ω ±1% 500mW


得捷:
RES SMD 15 OHM 1% 1/2W 1210


贸泽:
厚膜电阻器 - SMD 1210 15.0ohms 1% Tol AEC-Q200


艾睿:
Res Thick Film 1210 15 Ohm 1% 0.5W1/2W ±100ppm/°C Molded SMD Automotive T/R


Verical:
Res Thick Film 1210 15 Ohm 1% 0.5W1/2W ±100ppm/C Molded SMD Automotive T/R


MASTER:
Res Thick Film 1210 15 Ohm 1% 0.5W1/2W ±100ppm/°C Pad SMD Automotive T/R


Online Components:
Res Thick Film 1210 15 Ohm 1% 0.5W1/2W ±100ppm/°C Pad SMD Automotive T/R


Electro Sonic:
Res Thick Film 1210 15 Ohm 1% 0.5W1/2W ±100ppm/°C Pad SMD Automotive T/R


ERJ-14NF15R0U中文资料参数规格
技术参数

额定电压DC 200 V

容差 ±1 %

额定功率 0.5 W

电阻 15 Ω

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装公制 3225

封装 1210

外形尺寸

长度 3.2 mm

宽度 2.5 mm

高度 0.6 mm

封装公制 3225

封装 1210

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8533210030

ERJ-14NF15R0U引脚图与封装图
ERJ-14NF15R0U引脚图

ERJ-14NF15R0U引脚图

ERJ-14NF15R0U封装图

ERJ-14NF15R0U封装图

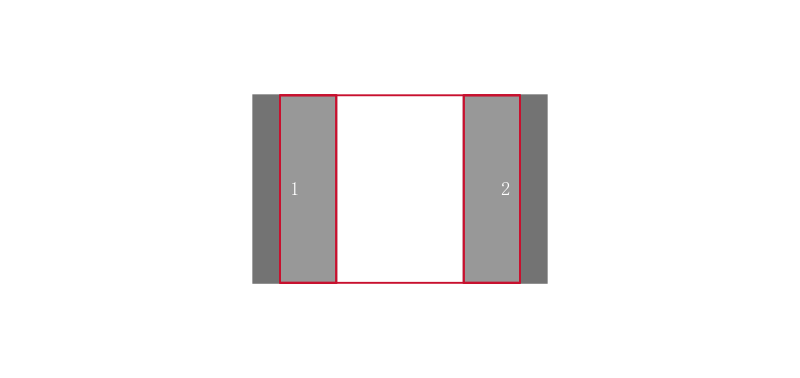

ERJ-14NF15R0U封装焊盘图

ERJ-14NF15R0U封装焊盘图

在线购买ERJ-14NF15R0U
型号 制造商 描述 购买
ERJ-14NF15R0U Panasonic 松下 ERJ 系列 1210 15 Ω ±1% 0.5 W ±100 ppm/°C 模压 厚膜 贴片电阻 搜索库存
替代型号ERJ-14NF15R0U
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ-14NF15R0U

品牌： Panasonic 松下

封装： 1210 15ohms 500mW 1per

当前型号

ERJ 系列 1210 15 Ω ±1% 0.5 W ±100 ppm/°C 模压 厚膜 贴片电阻

当前型号

型号： ERJ-14YJ150U

品牌： 松下

封装： 1210 15ohms 500mW 5per

类似代替

Res Thick Film 1210 15Ω 5% 0.5W1/2W ±200ppm/℃ Molded SMD SMD Embossed Carrier T/R

ERJ-14NF15R0U和ERJ-14YJ150U的区别

型号： RK73H2ETTD15R0F

品牌： KOA Speer

封装： 1210 15Ω 500mW 200V

类似代替

Res Thick Film 1210 15Ω 1% 0.5W1/2W 100ppm/℃ SMD Automotive T/R

ERJ-14NF15R0U和RK73H2ETTD15R0F的区别
