ERJ2RKF2000X

ERJ2RKF2000X

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ2RKF2000X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 200 ohm, 50 V, 0402 [1005公制], 100 mW, ± 1%

0402 格式器，ERJ2RK 系列 - 1% 0Ω - 1kΩ

ERJ 2RRK 0402 金属膜电阻器提供一种轻盈、紧凑的解决方案。 这些片式电阻器由三层电极、金属釉厚膜电阻元件构成，非常可靠。

适用于流动焊接和回流焊接

电阻容差为 ±1%

贴片机兼容

符合 AEC-Q200

### 标准

IEC 60115-8，JISC C 5201-8，EIAJ RC-2134B


立创商城:
200Ω ±1% 100mW


欧时:
Panasonic ERJ2RK 系列 0.1W 200Ω 厚膜 SMD电阻器 ERJ2RKF2000X, ±1%, ±100ppm/°C, 0402 封装


e络盟:
SMD片式电阻, 0402 [1005公制], 200 ohm, ERJ2RK Series, 50 V, 厚膜, 100 mW


艾睿:
Res Thick Film 0402 200 Ohm 1% 0.1W1/10W ±100ppm/°C Molded SMD Automotive T/R


安富利:
Res Thick Film 0402 200 Ohm 1% 1/10W ±100ppm/°C Molded SMD Punched Carrier T/R


ERJ2RKF2000X中文资料参数规格
技术参数

额定电压DC 50.0 V

容差 ±1 %

额定功率 100 mW

产品系列 ERJ2R

电阻 200 Ω

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

精度 ±0.5 %

额定电压 50 V

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 500 µm

高度 0.35 mm

封装公制 1005

封装 0402

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 10000

制造应用 Power Management, 工业, Industrial, 便携式器材, 车用, Automotive, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERJ2RKF2000X引脚图与封装图
ERJ2RKF2000X引脚图

ERJ2RKF2000X引脚图

ERJ2RKF2000X封装图

ERJ2RKF2000X封装图

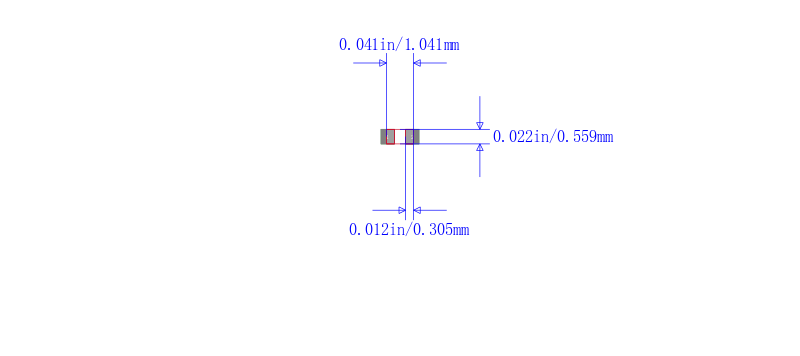

ERJ2RKF2000X封装焊盘图

ERJ2RKF2000X封装焊盘图

在线购买ERJ2RKF2000X
型号 制造商 描述 购买
ERJ2RKF2000X Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  ERJ2RKF2000X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 200 ohm, 50 V, 0402 [1005公制], 100 mW, ± 1% 搜索库存
替代型号ERJ2RKF2000X
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ2RKF2000X

品牌： Panasonic 松下

封装： 0402 200ohms 100mW 1per

当前型号

PANASONIC ELECTRONIC COMPONENTS  ERJ2RKF2000X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 200 ohm, 50 V, 0402 [1005公制], 100 mW, ± 1%

当前型号

型号： RC0402FR-07200RL

品牌： 国巨

封装： 0402 200ohms 62.5mW 1per

功能相似

YAGEO  RC0402FR-07200RL  厚膜电阻, 200Ω, 62.5mW, 1%

ERJ2RKF2000X和RC0402FR-07200RL的区别

型号： CRCW0402200RFKED

品牌： 威世

封装： 0402 200ohms 63mW 1per

功能相似

VISHAY  CRCW0402200RFKED.  片式电阻器, 表面贴装, 厚膜, AEC-Q200 CRCW系列, 200 ohm, 50 V, 0402 [1005公制], 63 mW, ± 1%

ERJ2RKF2000X和CRCW0402200RFKED的区别
