ERJ2RKF1004X
数据手册.pdfPanasonic(松下)
被动器件
ERJ2RKF1004X中文资料参数规格
技术参数
额定电压DC 50.0 V
容差 ±1 %
额定功率 100 mW
产品系列 ERJ2R
电阻 1 MΩ
阻值偏差 ±1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
精度 ±0.5 %
额定电压 50 V
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 1005
封装 0402
外形尺寸
长度 1 mm
宽度 500 µm
高度 0.35 mm
封装公制 1005
封装 0402
物理参数
温度系数 ±100 ppm/℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 10000
制造应用 Power Management, 工业, Industrial, 便携式器材, 车用, Automotive, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ERJ2RKF1004X引脚图与封装图
ERJ2RKF1004X引脚图

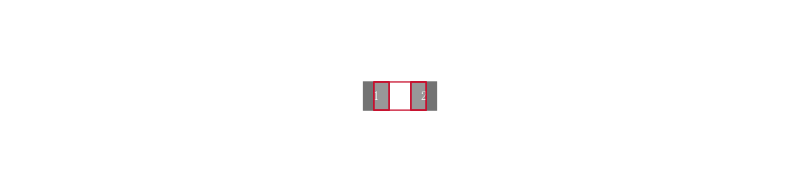

ERJ2RKF1004X封装图

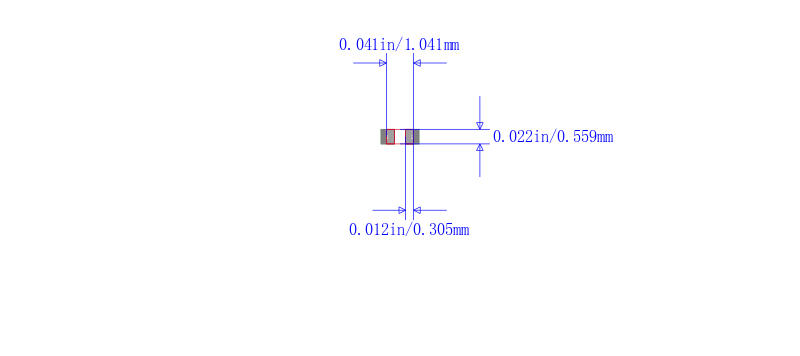

ERJ2RKF1004X封装焊盘图
在线购买ERJ2RKF1004X
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ERJ2RKF1004X | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS ERJ2RKF1004X 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 1 Mohm, 50 V, 0402 [1005公制], 100 mW, ± 1% | 搜索库存 |
替代型号ERJ2RKF1004X
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ERJ2RKF1004X 品牌： Panasonic 松下 封装： 1Mohms 100mW 1per | 当前型号 | PANASONIC ELECTRONIC COMPONENTS ERJ2RKF1004X 片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 1 Mohm, 50 V, 0402 [1005公制], 100 mW, ± 1% | 当前型号 |
| 型号： RC0402FR-071ML 品牌： 国巨 封装： 1Mohms 62.5mW 1per | 功能相似 | YAGEO RC0402FR-071ML 厚膜电阻, 1MΩ, 62.5MW, 1%, 整卷 | ERJ2RKF1004X和RC0402FR-071ML的区别 |
| 型号： CRCW04021M00FKED 品牌： 威世 封装： 0402 1MΩ 63mW ±1% | 功能相似 | 0402 格式 CRCW 系列 - 1% Paper T/R（10kΩ 至 10MΩ）Vishay CRCW 芯片电阻器是厚膜表面安装解决方案。 它们由高质量陶瓷金属上釉制成。 这些厚膜电阻器十分可靠，在 +70°C 的环境下持续 1000 小时，仍具有 ΔR/R ≤1% 的极佳稳定性。 CRCW 芯片电阻器具有纯锡焊接触点，使引线（无铅）和引线包含焊接工艺。### 产品应用信息CRCW 片式电阻器符合 AEC-Q200，适用于汽车应用。 | ERJ2RKF1004X和CRCW04021M00FKED的区别 |
