ERJ2RKF4703X

ERJ2RKF4703X

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  ERJ2RKF4703X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 470 kohm, 50 V, 0402 [1005公制], 100 mW, ± 1%

0402 格式器，ERJ2RK 系列 - 1% 125kΩ - 1MΩ

ERJ 2RK 0402 金属膜电阻器可提供轻型、紧凑的解决方案。 这些片式电阻器由三层电极、金属釉厚膜电阻元件构成，非常可靠。

适用于流动焊接和回流焊接

电阻容差为 ±1%

贴片机兼容

符合 AEC-Q200

### 标准

IEC 60115-8，JISC C 5201-8，EIAJ RC-2134B


欧时:
Panasonic ERJ2RK 系列 0.1W 470kΩ 厚膜 SMD电阻器 ERJ2RKF4703X, ±1%, ±100ppm/°C, 0402 封装


立创商城:
470kΩ ±1% 100mW


e络盟:
SMD片式电阻, 厚膜, 0402 [1005公制], 470 kohm, ERJ2R 系列, 50 V, 厚膜, 100 mW


艾睿:
Res Thick Film 0402 470K Ohm 1% 0.1W1/10W ±100ppm/°C Molded SMD Automotive T/R


安富利:
Res Thick Film 0402 470K Ohm 1% 1/10W ±100ppm/°C Molded SMD SMD Punched Carrier T/R


ERJ2RKF4703X中文资料参数规格
技术参数

额定电压DC 50.0 V

容差 ±1 %

额定功率 100 mW

产品系列 ERJ2R

电阻 470 kΩ

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

精度 ±0.5 %

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.5 mm

高度 0.35 mm

封装公制 1005

封装 0402

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

最小包装 10000

制造应用 Industrial, 车用, 电源管理, 工业, Portable Devices, Automotive, Consumer Electronics, 消费电子产品, 便携式器材, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

ERJ2RKF4703X引脚图与封装图

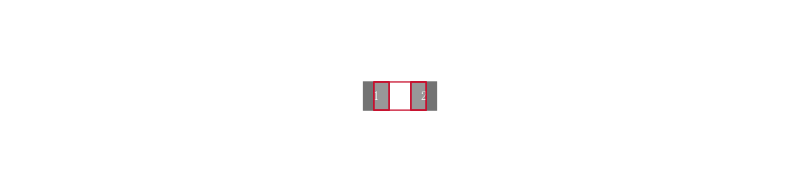

ERJ2RKF4703X引脚图

ERJ2RKF4703X引脚图

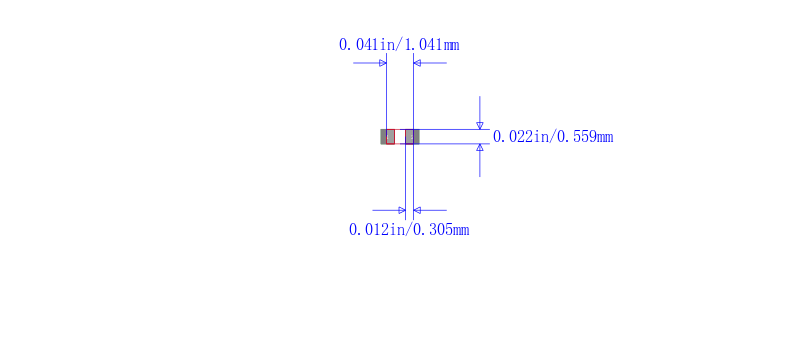

ERJ2RKF4703X封装图

ERJ2RKF4703X封装图

ERJ2RKF4703X封装焊盘图

ERJ2RKF4703X封装焊盘图

在线购买ERJ2RKF4703X
型号 制造商 描述 购买
ERJ2RKF4703X Panasonic 松下 PANASONIC ELECTRONIC COMPONENTS  ERJ2RKF4703X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 470 kohm, 50 V, 0402 [1005公制], 100 mW, ± 1% 搜索库存
替代型号ERJ2RKF4703X
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERJ2RKF4703X

品牌： Panasonic 松下

封装： 470kohms 100mW 1per

当前型号

PANASONIC ELECTRONIC COMPONENTS  ERJ2RKF4703X  片式电阻器, 表面贴装, 厚膜, AEC-Q200 ERJ系列, 470 kohm, 50 V, 0402 [1005公制], 100 mW, ± 1%

当前型号

型号： RC0402FR-07470KL

品牌： 国巨

封装： 0402 470kohms 63mW 1per

功能相似

YAGEO  RC0402FR-07470KL  厚膜电阻, 470KΩ, 62.5MW 1%, 整卷

ERJ2RKF4703X和RC0402FR-07470KL的区别

型号： CRCW0402470KFKED

品牌： 威世

封装： 0402 470kohms 63mW 1per

功能相似

VISHAY  CRCW0402470KFKED.  片式电阻器, 表面贴装, 厚膜, AEC-Q200 CRCW系列, 470 kohm, 50 V, 0402 [1005公制], 63 mW, ± 1%

ERJ2RKF4703X和CRCW0402470KFKED的区别
