ESR10EZPF1003

ESR10EZPF1003

数据手册.pdf
ROHM Semiconductor 罗姆半导体 被动器件

ESR 系列 100 kΩ ±1 % 0.4 W ±100 ppm/°C 0805 表面贴装 抗浪涌 贴片电阻

100 kOhms ±1% 0.4W, 2/5W Chip Resistor 0805 2012 Metric Automotive AEC-Q200, Pulse Withstanding Thick Film


得捷:
RES SMD 100K OHM 1% 0.4W 0805


立创商城:
100kΩ ±1% 400mW


贸泽:
Thick Film Resistors - SMD 0805 100Kohm 1% Anti Surge AEC-Q200


e络盟:
SMD片式电阻, 防浪涌, 0805 [2012公制], 100 kohm, ESR Series, 150 V, 厚膜, 400 mW


艾睿:
Res Thick Film 0805 100K Ohm 1% 0.4W ±100ppm/°C Pad SMD Automotive T/R


安富利:
RES ANTI-SURGE 0805 100K OHM 0.4W 1% SMD


Verical:
Res Thick Film 0805 100K Ohm 1% 0.4W ±100ppm/C Pad SMD Automotive T/R


ESR10EZPF1003中文资料参数规格
技术参数

容差 ±1 %

额定功率 0.4 W

产品系列 ESR

电阻 100 kΩ

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

额定电压 150 V

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.55 mm

封装公制 2012

封装 0805

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 5000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ESR10EZPF1003引脚图与封装图

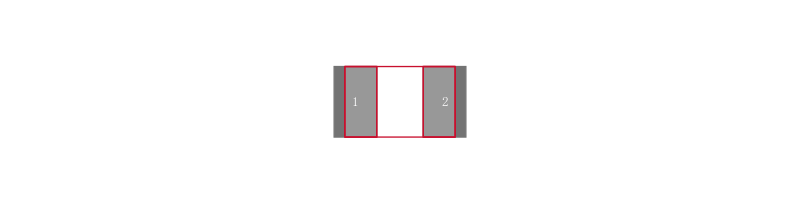

ESR10EZPF1003引脚图

ESR10EZPF1003引脚图

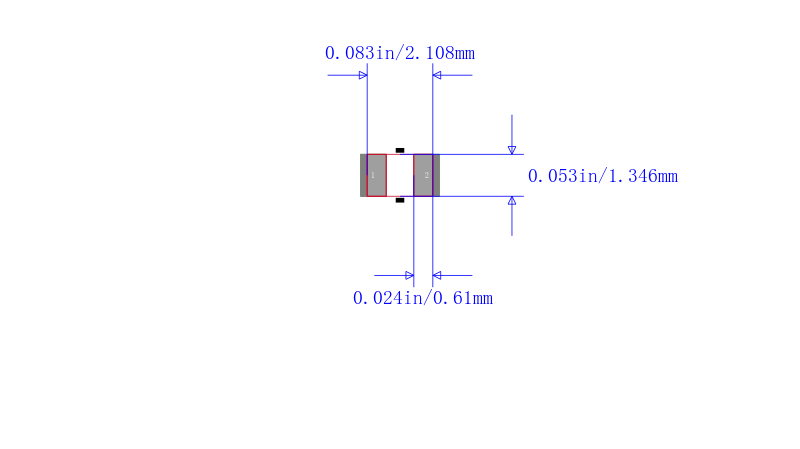

ESR10EZPF1003封装图

ESR10EZPF1003封装图

ESR10EZPF1003封装焊盘图

ESR10EZPF1003封装焊盘图

在线购买ESR10EZPF1003
型号 制造商 描述 购买
ESR10EZPF1003 ROHM Semiconductor 罗姆半导体 ESR 系列 100 kΩ ±1 % 0.4 W ±100 ppm/°C 0805 表面贴装 抗浪涌 贴片电阻 搜索库存
替代型号ESR10EZPF1003
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ESR10EZPF1003

品牌: ROHM Semiconductor 罗姆半导体

封装: 08052012 100Kohms 1per

当前型号

ESR 系列 100 kΩ ±1 % 0.4 W ±100 ppm/°C 0805 表面贴装 抗浪涌 贴片电阻

当前型号

型号: ESR10EZPJ104

品牌: 罗姆半导体

封装: 0805 100Kohms 5per

类似代替

0805 100kΩ ±5%

ESR10EZPF1003和ESR10EZPJ104的区别
