EEFCX0J151R中文资料参数规格
技术参数
额定电压DC 6.30 V
电容 150 µF
等效串联电阻ESR 0.015 Ω
容差 ±20 %
纹波电流 2.7 A
工作温度Max 105 ℃
工作温度Min -40 ℃
精度 ±20 %
额定电压 6.3 V
封装参数
安装方式 Surface Mount
引脚数 2
封装 7343
外形尺寸
长度 7.3 mm
高度 1.9 mm
封装 7343
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
最小包装 3500
寿命（小时） 1000h @105℃
制造应用 Security, Communications & Networking, Medical, Power Management, 安全, 自动化与过程控制, 电源管理, 通信与网络, Metering, 计量, 计算机和计算机周边, Automation & Process Control, 医用, Computers & Computer Peripherals, 电机驱动与控制, Motor Drive & Control
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
EEFCX0J151R引脚图与封装图

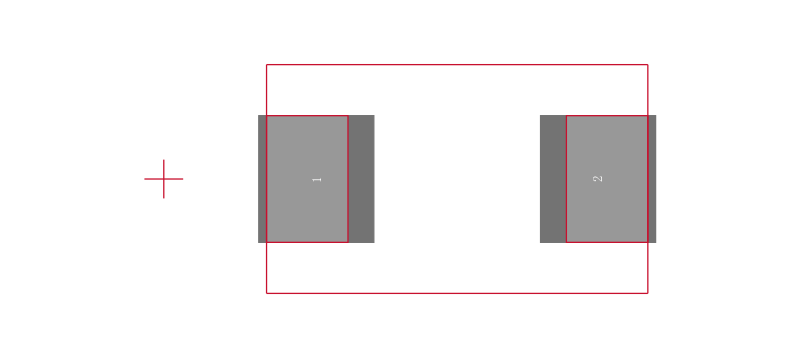

EEFCX0J151R引脚图
EEFCX0J151R封装图

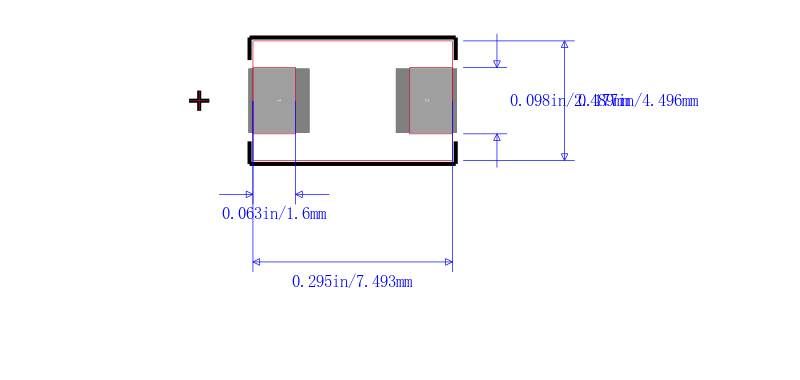

EEFCX0J151R封装焊盘图
在线购买EEFCX0J151R
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| EEFCX0J151R | Panasonic 松下 | PANASONIC ELECTRONIC COMPONENTS EEFCX0J151R 铝电解电容, CX系列, 150 µF, 2917 [7343 Metric], 0.015 ohm, 6.3 V, 1000 hours @ 105°C | 搜索库存 |
替代型号EEFCX0J151R
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： EEFCX0J151R 品牌： Panasonic 松下 封装： 2917 150uF 20per 6.3V | 当前型号 | PANASONIC ELECTRONIC COMPONENTS EEFCX0J151R 铝电解电容, CX系列, 150 µF, 2917 [7343 Metric], 0.015 ohm, 6.3 V, 1000 hours @ 105°C | 当前型号 |
| 型号： EEFSX0J151ER 品牌： 松下 封装： 2917 150µF ±20% 6.3V | 类似代替 | PANASONIC ELECTRONIC COMPONENTS EEFSX0J151ER 铝电解电容, SX系列, 150 µF, 2917 [7343 Metric], 0.009 ohm, 6.3 V, 1000 hours @ 105°C | EEFCX0J151R和EEFSX0J151ER的区别 |
| 型号： EEFCX0J151XR 品牌： 松下 封装： CX 150µF ±20% 6.3V | 类似代替 | SP-CAP C 系列CX、CT 和 CX 系列为薄型高电压产品：10V 至 35V 直流 它们具有高纹波电流 温度范围：-55°C 至 +105°C 标称电容器范围：10μF 至 100μF 电容容差：±20% ### 固体贴片 105°C电容容差 | 20 % ---|--- 工作温度 | -40 至 +105°C 耗散因子 | 小于或等于 0.06（120Hz，20°C） 冲击电压 | 额定工作电压 x 1.25（15 至 35°C） 预期寿命 @ 105°C | 1000 小时 | EEFCX0J151R和EEFCX0J151XR的区别 |
| 型号： NSP151M6.3D6ZATRF 品牌： NIC 封装： | 类似代替 | Cap Aluminum 150uF 6.3V 20% 7.3 X 4.3 X 1.9mm SMD 3000mA 1000 hr 105℃ T/R | EEFCX0J151R和NSP151M6.3D6ZATRF的区别 |
