ECA2GM4R7
数据手册.pdf
Panasonic
松下
被动器件
ECA2GM4R7中文资料参数规格
技术参数
额定电压DC 400 V
电容 4.7 µF
容差 ±20 %
纹波电流 72 mA
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压 400 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 16 mm
直径 10.0 mm
脚长度 17 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Each
最小包装 500
寿命（小时） 2000h @85℃
制造应用 工业, 便携式器材, 车用, Portable Devices, 电源管理, Consumer Electronics, 消费电子产品, Power Management, Industrial, Automotive
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECA2GM4R7引脚图与封装图

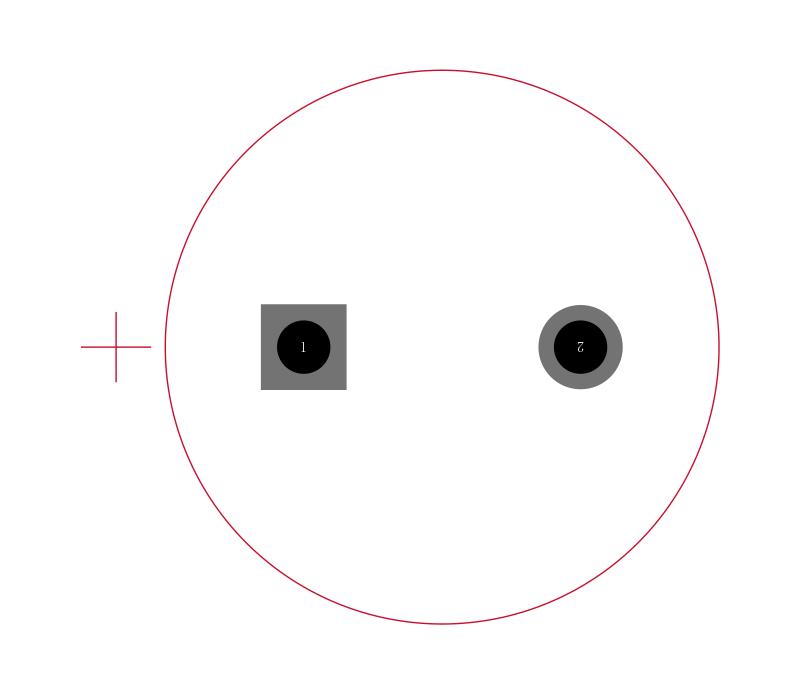

ECA2GM4R7引脚图

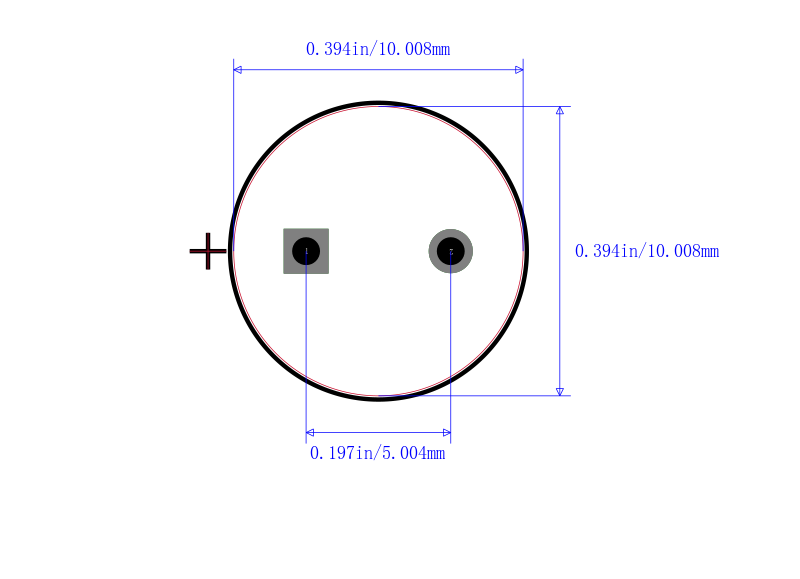

ECA2GM4R7封装图
ECA2GM4R7封装焊盘图
在线购买ECA2GM4R7
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ECA2GM4R7 | Panasonic 松下 | M 系列 Panasonic M 系列 A 型电解电容器在 +85°C 时具有 2000 小时极佳的耐受性。 尺寸小于 SU 系列 高可靠性 高波纹电流 低阻抗 长寿命 完全密封 ### 应用 由于具有高可靠性，Panasonic M 系列 A 型电解电容器适用于一般应用和工业仪器。 电容容差 % | 20 ---|--- 工作温度 °C | \- 25 至 +85 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 预期寿命（小时 @ 85°C） | 2000 ### 径向，85°C | 搜索库存 |
替代型号ECA2GM4R7
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ECA2GM4R7 品牌： Panasonic 松下 封装： 4.7uF 400V 20per | 当前型号 | M 系列Panasonic M 系列 A 型电解电容器在 +85°C 时具有 2000 小时极佳的耐受性。尺寸小于 SU 系列 高可靠性 高波纹电流 低阻抗 长寿命 完全密封 ### 应用由于具有高可靠性，Panasonic M 系列 A 型电解电容器适用于一般应用和工业仪器。 电容容差 % | 20 ---|--- 工作温度 °C | \- 25 至 +85 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 预期寿命（小时 @ 85°C） | 2000 ### 径向，85°C | 当前型号 |
| 型号： EKMG401ELL4R7MJ16S 品牌： 贵弥功 封装： Radial 4.7µF 400V ±20% | 功能相似 | UNITED CHEMI-CON EKMG401ELL4R7MJ16S 铝电解电容, 4.7uF, 400V, 径向引线 | ECA2GM4R7和EKMG401ELL4R7MJ16S的区别 |
| 型号： ESH475M400AH2AA 品牌： 基美 封装： 4.7uF 400V 20per | 功能相似 | KEMET ESH475M400AH2AA 铝电解电容, ESH系列, 4.7 µF, ± 20%, 400 V, 10 mm, 径向引线 | ECA2GM4R7和ESH475M400AH2AA的区别 |
| 型号： UVZ2G4R7MPD1TD 品牌： 尼吉康 封装： 4.7uF 400V 20per | 功能相似 | NICHICON UVZ2G4R7MPD1TD 铝电解电容, VZ系列, 4.7 µF, ± 20%, 400 V, 10 mm, 径向引线 | ECA2GM4R7和UVZ2G4R7MPD1TD的区别 |
