ECA-2WM4R7

ECA-2WM4R7

数据手册.pdf
Panasonic(松下) 被动器件

ECA-M 系列 450 V 4.7 uF 10x20 mm LS=5 mm 85ºC 径向 铝 电解电容

4.7 µF 450 V 铝电解器 径向,Can - 85°C 时为 2000 小时


得捷:
CAP ALUM 4.7UF 20% 450V RADIAL


立创商城:
4.7uF ±20% 450V


艾睿:
Cap Aluminum Lytic 4.7uF 450V 20% 10 X 20mm Radial 5mm 79mA 2000h 85°C Automotive Bulk


Chip1Stop:
Cap Aluminum Lytic 4.7uF 450V 20% 10 X 20mm Radial 5mm 79mA 2000h 85C Bulk


Verical:
Cap Aluminum Lytic 4.7uF 450V 20% 10 X 20mm Radial 5mm 79mA 2000h 85C Automotive Bulk


Newark:
# PANASONIC ELECTRONIC COMPONENTS  ECA-2WM4R7  Electrolytic Capacitor, 4.7 µF, 450 V, M Series, ± 20%, Radial Leaded, 10 mm


MASTER:
Cap Aluminum Lytic 4.7uF 450V 20% 10 X 20mm Radial 5mm 79mA 2000h 85°C Automotive Bulk


Online Components:
Cap Aluminum Lytic 4.7uF 450V 20% 10 X 20mm Radial 5mm 79mA 2000h 85°C Bulk


Electro Sonic:
Cap Aluminum Lytic 4.7uF 450V 20% 10 X 20mm Radial 5mm 79mA 2000h 85°C Automotive Bulk


ECA-2WM4R7中文资料参数规格
技术参数

额定电压DC 450 V

电容 4.7 µF

容差 ±20 %

纹波电流 79 mA

纹波电流高频 79mA @120Hz

纹波电流低频 134.3mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 450 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 20.0 mm

高度 20 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Bulk

寿命(小时) 2000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8532220020

ECA-2WM4R7引脚图与封装图
ECA-2WM4R7引脚图

ECA-2WM4R7引脚图

ECA-2WM4R7封装图

ECA-2WM4R7封装图

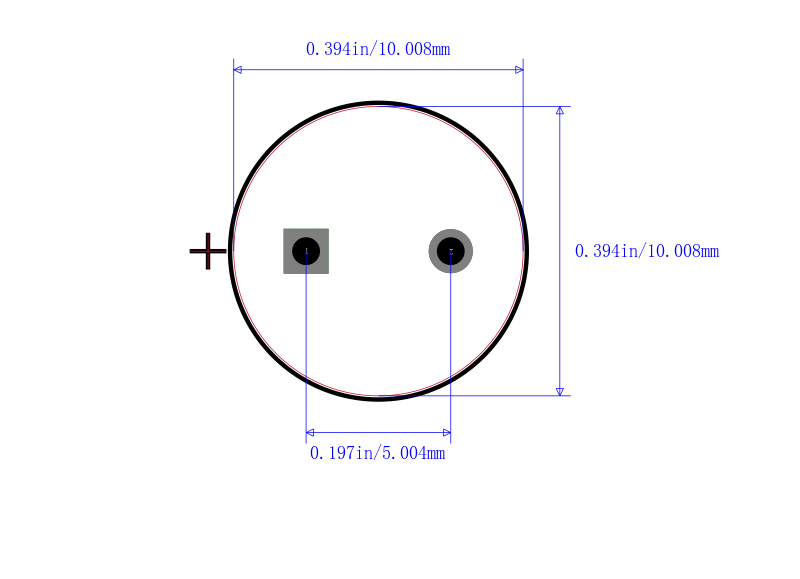

ECA-2WM4R7封装焊盘图

ECA-2WM4R7封装焊盘图

在线购买ECA-2WM4R7
型号 制造商 描述 购买
ECA-2WM4R7 Panasonic 松下 ECA-M 系列 450 V 4.7 uF 10x20 mm LS=5 mm 85ºC 径向 铝 电解电容 搜索库存
替代型号ECA-2WM4R7
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ECA-2WM4R7

品牌: Panasonic 松下

封装: Radial 4.7uF 450V 20per

当前型号

ECA-M 系列 450 V 4.7 uF 10x20 mm LS=5 mm 85ºC 径向 铝 电解电容

当前型号

型号: UVR2W4R7MPD1TD

品牌: 尼吉康

封装: 4.7F 450V 20per

功能相似

NICHICON  UVR2W4R7MPD1TD  铝电解电容, 4.7uF, 450V, 径向引线

ECA-2WM4R7和UVR2W4R7MPD1TD的区别

型号: ESMG451ELL4R7MJ20S

品牌: 贵弥功

封装: Radial 4.7µF 450V ±20%

功能相似

Cap Aluminum Lytic 4.7uF 450V 20% 10 X 20mm Radial 5mm 56mA 2000H 85℃ Bulk

ECA-2WM4R7和ESMG451ELL4R7MJ20S的区别

型号: ECA-2WM4R7B

品牌: 松下

封装:

功能相似

Cap Aluminum Lytic 4.7uF 450V 20% 10 X 20mm Radial 5mm 79mA 2000H 85℃ Ammo

ECA-2WM4R7和ECA-2WM4R7B的区别
