E101J1AQE2
数据手册.pdf
C&K Components
工业控制
E101J1AQE2中文资料参数规格
技术参数
额定电压DC 28 V
额定电压AC 125 V
额定电流 7.5A AC, 7.5A DC
排数 1
触点类型 SPDT
额定电流Max 7.5A @125VAC, 28VDC
工作温度Max 85 ℃
工作温度Min -30 ℃
额定电压DC Max 28 V
额定电压AC Max 250 V
接触电阻Max <10 mΩ
封装参数
安装方式 Through Hole
封装 -
外形尺寸
长度 12.7 mm
高度 9.27 mm
封装 -
物理参数
颜色 Black
触点材质 Coin Silver
工作温度 -30℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
海关信息
ECCN代码 EAR99
E101J1AQE2引脚图与封装图

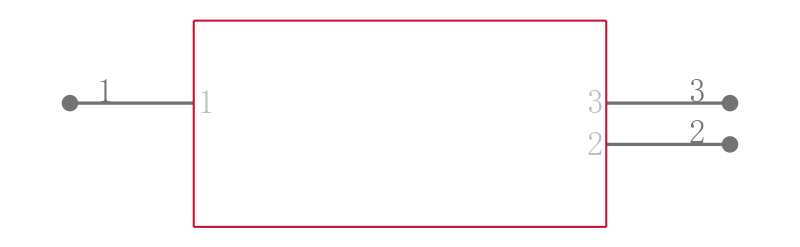

E101J1AQE2引脚图

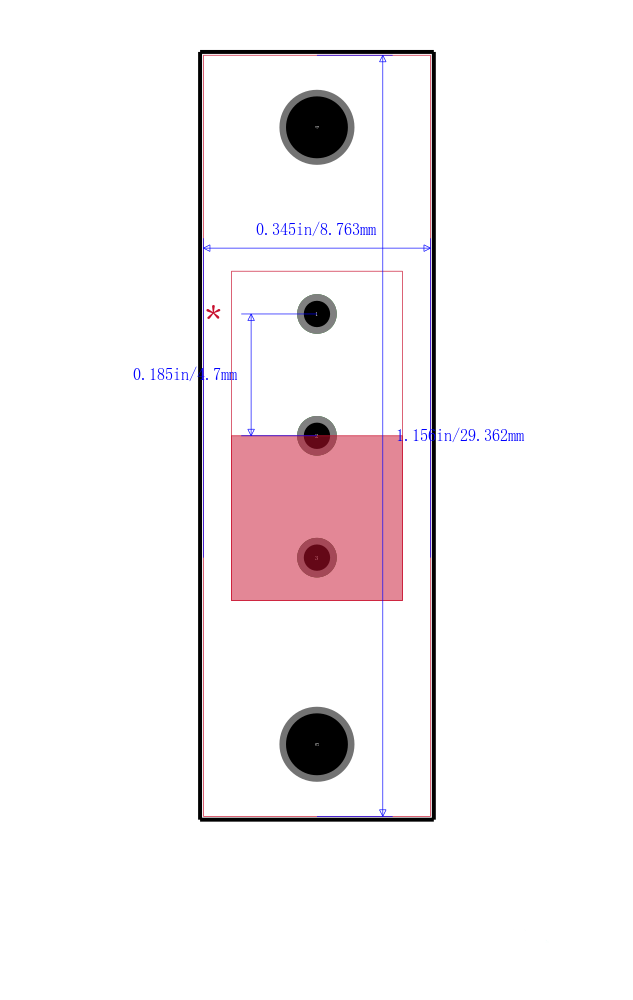

E101J1AQE2封装图

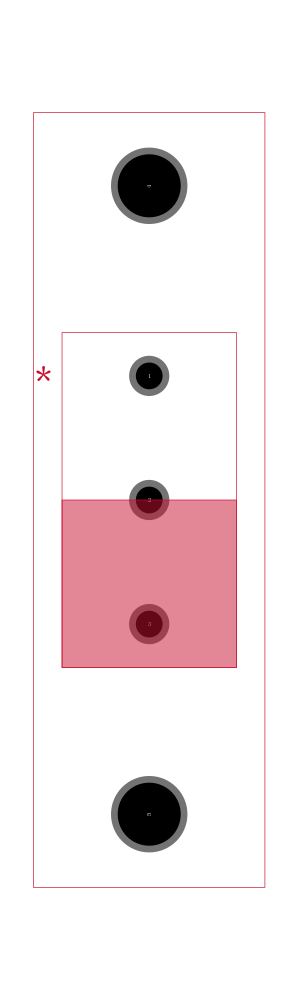

E101J1AQE2封装焊盘图
