EEEHA1E101UP

EEEHA1E101UP

数据手册.pdf
Panasonic(松下) 被动器件

PANASONIC ELECTRONIC COMPONENTS  EEEHA1E101UP  铝电解电容, 表面贴装, HA系列, 100 µF, 25 V, Radial Can - SMD, 8 mm

HA 系列

HA 系列 V 型电解器在 +105°C 条件下的耐受性可达 1000 小时。

符合 AEC-Q200 规格(可能略有偏差)

结构小型

高波纹电流

高可靠性

低阻抗

长寿命

表面安装

### 应用

Panasonic HA 系列型 V 电解电容器符合 AEC-Q200 规格,适用于汽车应用。 这些 Panasonic 电解电容器推荐用于工业基础设施中的电动机驱动器、反相器、测量仪器、电源、HEMS、BEMS 和 FEM。 其他合适的应用包括:ICT 应用,如 PC、基站、数据中心、非接触式充电。 HA 系列 V 型铝电容器可用于家用电器,包括空调、白色家电和家庭信息电器。 其他应用包括 OA 设备、照明、医疗设备、电动工具和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。

尺寸 mm

---

外壳代码 | A | B 最大值 | I | P | W

B | 4.0 | 5.5 | 1.8 | 1.0 | 0.65 ±0.1

C | 5.0 | 6.5 | 2.2 | 1.5 | 0.65 ±0.1

D | 6.6 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1

D8 | 6.3 | 7.8 | 2.6 | 1.8 | 0.65 ±0.1

E | 8.0 | 9.5 | 3.4 | 2.2 | 0.65 ±0.1

F | 8.3 | 10 | 3.4 | 3.1 | 0.9 ±0.2

G | 10.3 | 12 | 3.5 | 4.6 | 0.9 ±0.2

电容容差 % | 20

---|---

温度范围 °C | \- 40 至 +105

泄漏电流 | 0.01CV 或 3μA(以较大值为准)

105°C 条件下预期寿命(小时) | 1000

EEEHA1E101UP中文资料参数规格
技术参数

额定电压DC 25.0 V

电容 100 µF

容差 ±20 %

纹波电流 91 mA

工作温度Max 105 ℃

工作温度Min -40 ℃

精度 ±20 %

额定电压 25 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

长度 6.20 mm

宽度 650 µm

高度 6.2 mm

直径 8.00 mm

封装 SMD

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

最小包装 1000

寿命(小时) 1000h @105℃

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

EEEHA1E101UP引脚图与封装图
EEEHA1E101UP引脚图

EEEHA1E101UP引脚图

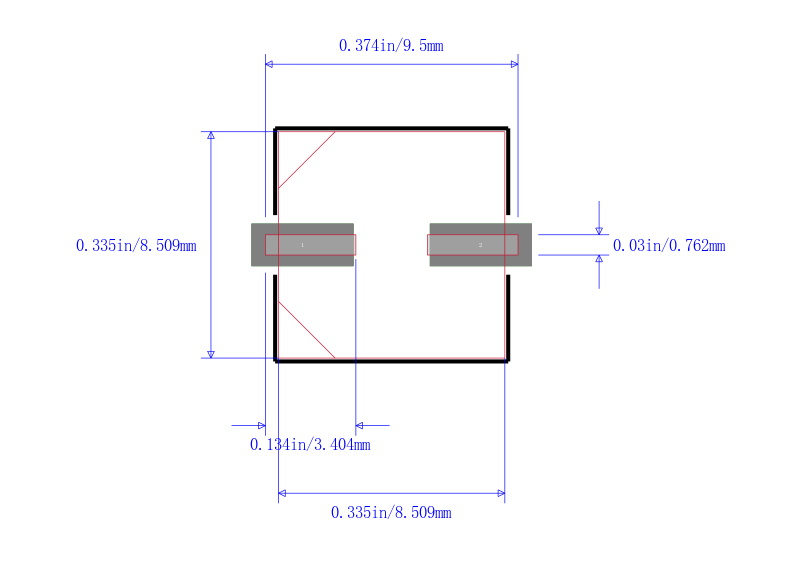

EEEHA1E101UP封装图

EEEHA1E101UP封装图

EEEHA1E101UP封装焊盘图

EEEHA1E101UP封装焊盘图
