ERZ-V14D560

ERZ-V14D560

数据手册.pdf
Panasonic(松下) 被动器件

压敏电阻 ZNR Transient/Surge Absorbers Type D

56 V 2 kA 变阻器 1 电路 通孔 圆片式 15.5mm


得捷:
VARISTOR 56V 2KA DISC 14MM


立创商城:
ERZ-V14D560


贸泽:
压敏电阻 ZNR Transient/Surge Absorbers Type D


艾睿:
Var 35VAC/45VDC 2000A 56V Thru-Hole Radial Bulk


Chip1Stop:
Var 35VAC/45VDC 2000A 56V Radial Bulk


Verical:
Var 35VAC/45VDC 2000A 56V Thru-Hole Radial Bulk


Newark:
# PANASONIC ELECTRONIC COMPONENTS  ERZ-V14D560  TVS Varistor, 35 Vrms, 45 V, ZNR V Series, 110 V, Disc 14mm, High Surge Current


MASTER:
Var 35VAC/45VDC 2000A 56V Thru-Hole Radial Bulk


Online Components:
Var 35VAC/45VDC 2000A 56V Radial Bulk


Electro Sonic:
Var 35VAC/45VDC 2000A 56V Thru-Hole Radial Bulk


ERZ-V14D560中文资料参数规格
技术参数

额定电压DC 45 V

额定电压AC 35 V

电容 0.0065 µF

额定功率 100 mW

电路数 1

钳位电压 110 V

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压DC Max 45 V

额定电压AC Max 35 V

封装参数

安装方式 Through Hole

封装 Disc 14mm

外形尺寸

长度 18.5 mm

高度 18.5 mm

封装 Disc 14mm

厚度 5.1 mm

物理参数

材质 Zinc Oxide

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8533404000

ERZ-V14D560引脚图与封装图

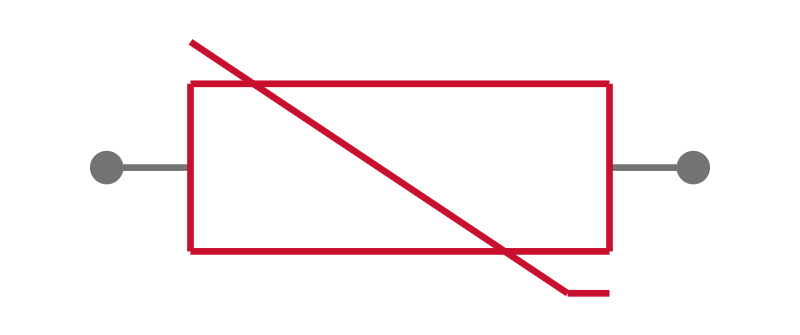

ERZ-V14D560引脚图

ERZ-V14D560引脚图

ERZ-V14D560封装图

ERZ-V14D560封装图

ERZ-V14D560封装焊盘图

ERZ-V14D560封装焊盘图

在线购买ERZ-V14D560
型号 制造商 描述 购买
ERZ-V14D560 Panasonic 松下 压敏电阻 ZNR Transient/Surge Absorbers Type D 搜索库存
替代型号ERZ-V14D560
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ERZ-V14D560

品牌： Panasonic 松下

封装：

当前型号

压敏电阻 ZNR Transient/Surge Absorbers Type D

当前型号

型号： 0070.3561.T2

品牌： Schurter

封装：

类似代替

压敏电阻 AVTS Varistor 35VAC 14MM THT

ERZ-V14D560和0070.3561.T2的区别

型号： 0070.3561.B1

品牌： Schurter

封装：

类似代替

VARISTOR 56V 2kA DISC 14MM

ERZ-V14D560和0070.3561.B1的区别

型号： 0070.3561.A2

品牌： Schurter

封装：

类似代替

VARISTOR 56V 2kA DISC 14MM

ERZ-V14D560和0070.3561.A2的区别
